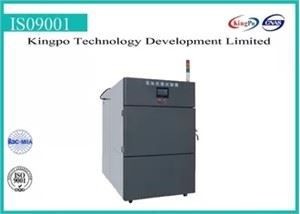

Apparecchiatura di collaudo della batteria di 6.5KW EV

Applicazione di produzione:

l prodotti elettronici tenuti in mano con gli Accumulatori liti-ione;

l prodotti elettronici portatili con gli Accumulatori liti-ione che possono essere portati in tasca ed essere utilizzati;

l altri prodotti elettronici portatili con le batterie che possono essere tasca dentro portata ed usato;

l prova di lavaggio con i prodotti elettronici che installano le batterie non utente sostituibili;

Caratteristica del principale e della struttura di progettazione:

l camera interna: SUS#316 ha avanzato l'acciaio inossidabile; Esterno: Lamiera di acciaio dipinta

l lavatrice speciale e materiale girante della lama: Acciaio inossidabile SUS#316, forte acido e resistenza e prova di corrosione alcaline. Fornito di 1 mini batteria e di 1 grande batteria (per esempio IPAD ha utilizzato la batteria); facile spostarsi.

l che la porta è fornita di commutatore del sensore di sicurezza. Nello stato dell'apertura della porta, il potere validamente sarà tagliato e fermare l'operazione per evitare il damge causato dagli operatori non professionali e per fornire l'ultima protezione.

l scatola di lavaggio di A con l'elica girante guidata dal servomotore e dal servo driver con controllo accurato di velocità di operazione.

la l la lama lavante sta sollevando la struttura. Ci sono due vantaggi: il liquido 1.Washing può essere riciclato. Non c'è esigenza di aggiunta l'acqua e della soluzione di ogni prova. Risparmia la difficoltà dell'utente del rapporto della soluzione e riduce il tempo della prova per 20-30min; 2.When che installa la batteria, il tester non ha esigenza di chinarsi di installazione nel carro armato lavante. Ogni prova può installare 4 batterie, che è una progettazione più umanistica.

l che il serbatoio di acqua è separato dal carro armato di soluzione. L'utente non ha bisogno di aggiunta della soluzione proporzionata a lavare il carro armato. Durante il processo della prova, quando l'evaporazione dell'acqua conduce a mancanza di acqua in serbatoio di acqua, il dispositivo verserà nella soluzione proporzionata dal serbatoio di acqua alla camera di prova, che assicurano la concentrazione della soluzione.

la l adotta il modulo intelligente della temperatura di P.I.D control.PLC è modulo giapponese della temperatura di Omron con controllo accurato e l'errore minimizzato.

l controllo di interfaccia uomo/macchina con progettazione scientifica e rigorosa e l'operazione automatica. Può funzionare automaticamente dopo l'installazione del programma sulla superficie. Nella circostanza dell'industria di cui una prova lavante è considerare come un'ispezione obbligatoria, risolve l'inconveniente e l'isteresi del lavaggio artificiale della batteria, che non solo notevolmente aumentano l'accuratezza e l'efficienza, ma anche comprimere l'energia ed il costo della manodopera.

Specificazione

impiegati della camera di criterio L. gamma: temp.~80℃ normale (regolabile; metta arbitrariamente), impiegati generali.: 45±2℃;

l accuratezza: ±0.5℃;

l impiegato. uniformità: ±2℃;

l diametro interno del barilotto di lavare carro armato: 650 millimetri * 550 millimetri;

l profondità interna del barilotto di lavare carro armato: 550 millimetri;

l dimensione interna (lavare compreso carro armato): 700*700*1000mm (W*D*H);

l mescolarsi: riparato sul dispositivo girante (che lava lama) e farla che gira per 0.5h nella soluzione alla velocità di 60r/min;

l materiale girante: Acciaio inossidabile SUS#316;

l materiale interno: Acciaio inossidabile SUS#316;

l sistema di azionamento: servomotore importato e servo driver con alta precisione;

l velocità di disidratazione: rimuova automaticamente o manualmente la soluzione; il dispositivo girante (che lava lama) funzionerà per 10min alla velocità di 800r/min (visualizzato);

tempo di criterio L: 0-9999H/M/S può essere messo arbitrariamente;

l modo del controllo della temperatura: controllo astuto di P.I.D;

l potere del tubo del riscaldamento: 6KW;

l materiale del condotto termico: condotto termico di titanio; resistenza della corrosione e di temperatura elevata con tempo di impiego lungo;

l sistema di controllo: Controllo di interfaccia uomo/macchina dello SpA di Taiwan Yonghong, che finirà automaticamente la prova dopo la fissazione dei parametri, con il modulo affidabile di alta precisione e della prestazione.

l soluzione di lavaggio: faccia una soluzione ad un pH di 11.0±0.1 (può usare una frazione di massa di 0,004% NaOH) (fatti dagli utenti)

la l si inzuppa: ripari il campione sul dispositivo girante (che lava lama) in soluzione (300mm±10mm-height dal livello liquido alla posizione centrale della batteria) per 0.5h; tenga la temperatura della soluzione a (45±2)℃;

l esterno: lamiera di acciaio dipinta; strato resistente ad alta temperatura con la lana dell'isolamento;

l struttura del dispositivo: 4 pulegge e calici universali per la posizione facilmente richiesta di riparazione e del movimento.

l simension esterno: 000*1260*2200 millimetro (L*W*H);

l potere: CA 380V, 50HZ, 16A (debba essere fornito di condizionatore d'aria indipendente);

l potere della macchina: 6.5KW

Stati esterni di uso:

1. temperatura ambientale: - 10~30℃

2. umidità ambientale: ≦60%

3. alimentazione elettrica: sistema a quattro vie trifase, messa a terra affidabile.

Componenti:
