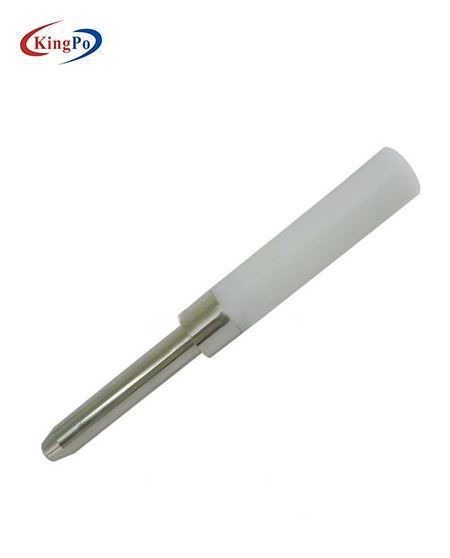

Sonda del dito della prova di PA130A PA135A per la recinzione del materiale elettrico

Questa sonda risponde ai requisiti standard di

UL507-2006 (PA135A) figura 9,1,

UL749 figura 1,

UL982 figura 58,6 e

UL1278 calcolano 8,1 (PA130A).

È usato per la prestazione della recinzione del materiale elettrico che impedisce la scossa elettrica.

Accessibilità 8 di Live Parts

8,1 una parte elettrica di un radiatore così sarà individuata o acclusa che la protezione contro involontario

il contatto con le parti in tensione non isolate sarà fornito, salvo che questo requisito non si applica ad un elemento visibilmente d'ardore del aperto cavo ed ai collegamenti immediatamente adiacente all'elemento. Vedi 3,1, 8,2, 32,7

e 32,14. I cappucci isolati della spazzola del motore non richiedono le recinzioni supplementari.

8,2 il requisito in 8,1 non si applica alla guaina di un di un elemento rivestito di metallo isolato in un radiatore

avendo misura per la messa a terra della recinzione a massa, sebbene una tal guaina sia considerata come una parte in tensione nuda quando i giochi stanno misurandi.

8,3 nella determinazione se un'apertura in una recinzione è accettabile, la considerazione deve essere data a:

1. a) La prossimità delle parti in tensione non isolate (come determinato applicando 8,1, 8,2, 8,4, 8,5 e 8,15 e

2. b) La possibilità dell'emissione di isolamento bruciante, di metallo fuso e di simili materiali con l'apertura (come determinato applicando 7,3 – 7,6.) 8,4 per ridurre la probabilità del contatto involontario che può comprendere un rischio di scossa elettrica dalla parte in tensione anuninsulated o dal cavo rivestito di pellicola, un'apertura in una recinzione aderirà al qualsiasi (a) o (b).

3. a) Per un'apertura che ha una dimensione secondaria (vedi 8,8) più di meno a 1 pollici (25,4 millimetri), tal parte o cavo non sarà contattato dalla sonda ha illustrato nella figura 8,3.

4. b) Per un'apertura che ha una dimensione secondaria di a 1 pollici o più, tal parte o cavo sarà distanziato dall'apertura come specificato nella tabella 8,1.

Eccezione: Una recinzione integrale di un motore non deve aderire a questi requisiti se aderisce ai requisiti in 8,5.

8,5 riguardo ad una parte o ad un cavo come citato in 8,4, in una recinzione integrale di un motore come citato

nell'eccezione a 8,4:

1. a) Un'apertura che ha una dimensione secondaria (vede che 8,8) meno a 3/4 pollici (19,1 millimetri) sono accettabili se:

1) Il cavo rivestito di pellicola non può essere contattato dalla sonda ha illustrato nella figura 8,2;

2) In un motore direttamente accessibile (vedi 8,9), una parte in tensione non isolata non può essere contattata

dalla sonda ha illustrato nella figura 8,4; o

3) In un motore indirettamente accessibile (vedi 8,9), una parte in tensione non isolata non può essere contattata dalla sonda ha illustrato nella figura 8,1.

b) Un'apertura che ha una dimensione secondaria di a 3/4 pollici (15,1 millimetri) o di più è accettabile se una parte

o il cavo è distanziato dall'apertura come specificato nella tabella 8,1.

Ciò è testo generato per figtxt.

8,6 le sonde citate in 8,4 e in 8,5 ed hanno illustrato nella figure 8,1, 8,2, 8,3 e 8,4 si applicheranno a tutta la profondità che l'apertura permetterà; e sarà girato o inclinato prima di, durante e dopo l'inserzione con l'apertura a tutta la posizione che è necessaria da esaminare la recinzione. Le sonde hanno illustrato nella figure 8,3 e 8,4 si applicheranno in tutta la configurazione possibile; e, se necessario, la configurazione sarà cambiata dopo l'inserzione con l'apertura.
