Figura 10,4 SM209 di Rod Probe UL1278

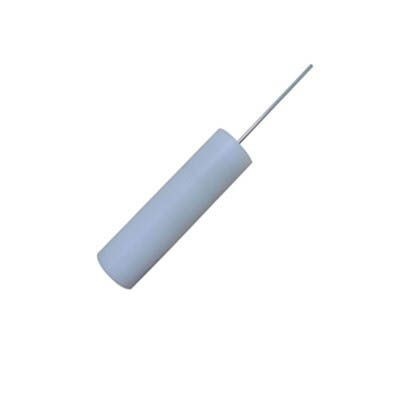

La sonda UL1278 di Rod calcola 10,4 SM209:

Risponde ai requisiti standard UL1278 della figura 10,4. La maniglia è fatta di nylon e la sonda è fatta dell'acciaio duro.

Livello di riferimento di UL1278 qui sotto:

La custodia 10 degli elementi riscaldanti 10,1 10.1.1 generali l'elemento riscaldante e qualsiasi parte dell'assemblea dell'elemento (quali un supporto dell'elemento, una guaina e le simili parti) così sarà custodetta che il materiale infiammabile come pure le persone saranno protetti dal contatto.

10.1.2 qualsiasi proiezioni del radiatore quali le guardie o griglie che sono intese per custodire le superfici calde del radiatore positivamente saranno fissate al radiatore quali dalle viti, ribattini o saldatura o essendo impegnando nelle scanalature in moda da non poterle rimuovere essi senza l'uso degli strumenti, rompersi o piegamento permanente o distorsione.

10.1.3 l'accettabilità di una guardia è giudicata riguardo alla sua utilità generale e riguardo alla forma ed alla dimensione o ad entrambe le aperture in, insieme con la distanza della guardia dall'elemento riscaldante e dalle altre parti ad alta temperatura ha citato in 10.1.1. Salvo indicazione contraria in 10.1.5, un'apertura in una guardia è considerata come accettabile se, con il radiatore in qualunque posizione di funzionamento progettata, le seguenti circostanze sono riempite:

a) La forma e la dimensione di un'apertura sono tale che un calibro di prova sotto forma di cono parte di destra-circolare che ha un diametro base di 2-3/4 pollici (69,9 millimetri) e di un'altitudine di 5-1/2 pollici (139.7mm), vedi figura 10,1, è impedita il contatto l'elemento riscaldante e delle altre parti ad alta temperatura quando la sonda del cono è inserita, apice in primo luogo, in tutto il modo. Vedi 10.1.4.

b) La forma e la dimensione di un'apertura che permette densamente l'entrata verticalmente discendente di un pollice della sonda 1/2 della barra (12,7 millimetri) ampio e a 1/16 pollici (1,6 millimetri), vedono figura 10,2, sono tale che uno spesso a 1/16 pollici della sonda del triangolo e sotto forma di triangolo isoscele che ha una base di 2-3/4 pollici e di un'altitudine di 5-1/2 pollici, vedi figura 10,3, è impedita il contatto l'elemento riscaldante e delle altre parti ad alta temperatura quando la sonda del triangolo è inserita, apice in primo luogo, in tutto il modo. La prova di un'apertura con la sonda del triangolo si applica inoltre dove l'inserzione verticalmente discendente della barra è impedita dalla costruzione della guardia, dall'uso di una barriera supplementare, o da entrambi, a meno che la barra verticalmente applicata tenda ad essere deviata esternamente - cioè, a partire dalla guardia.

c) L'area di un'apertura in un fronte sostanzialmente verticale di una guardia non è di più di 3-1/4 pollici quadrati (2100 mm2) se la dimensione e/o la forma dell'apertura permette l'entrata da qualunque direzione orizzontale di una sonda verticalmente orientata della barretta a 1/16 pollici di diametro e lungo a 2-3/4 pollici, vede figura 10,4. Inoltre, si veda figura 10,5.
