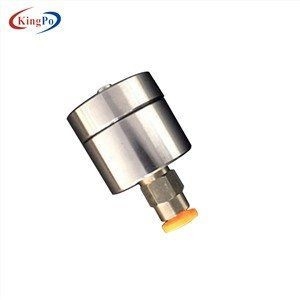

L'iso 80369 7 C.4 C.6 Luer misura il connettore maschio fatto dell'acciaio di durezza

Connettore di riferimento di Luer del maschio C.4 e C.6 della FIGURA di iso 80369-7 fatto dell'acciaio di durezza

L'80369-7:2016 di iso annulla e sostituisce il 594-1:1986 di iso della prima edizione e la seconda edizione del 594-2:1998 di iso, clausole, preposizioni subordinate, tavole, figure e gli annessi di cui sono stati consolidati e tecnicamente sono stati riveduti. A causa di questo, i collegamenti di iso 594 devono essere provati per requisiti di iso 80369-7. Legga: Discussione sul cambiamento.

Compatibilità/intercambiabilità

Fra il fico 7 di iso 594/2 ed il fico C.4 di iso 80369-7
Figura 7 che di iso 594/2 Luer maschio fornisce di rimandi il montaggio conico è sostituita dal connettore di riferimento di Luer del maschio del fico C.4 di iso 80369-7. La figura C.4 di iso 80369-7 è identica alla figura 7 montaggio di iso 594/2 di riferimento. Il fico C.4 di iso 80369-7 ed il fico 7 di iso 594/2 sono completamente intercambiabili. Se richiedete una citazione per un nuovo connettore di riferimento del fico 7 di iso 594/2 da noi; citeremo un oggetto che passerà sia i requisiti di iso 594 che di iso 80369-7. Sarà Duo-contrassegnato e Duo-certificato ad entrambe le specifiche.

Fra il fico 8 di iso 594/2 ed il fico C.6 di iso 80369-7
Figura 8 che di iso 594/2 Luer maschio fornisce di rimandi il montaggio conico è sostituita dal connettore di riferimento di Luer del maschio del fico C.6 di iso 80369-7. La figura C.6 di iso 80369-7 è identica alla figura 8 montaggio di iso 594/2 di riferimento. Il fico C.6 e l'iso 594/2 Fig86 di iso 80369-7 è completamente intercambiabile. Se richiedete una citazione per un nuovo connettore di riferimento del fico 8 di iso 594/2 da noi; citeremo un oggetto che passerà sia i requisiti di iso 594 che di iso 80369-7. Sarà Duo-contrassegnato e Duo-certificato ad entrambe le specifiche.

Dettagli generali della costruzione:
Tenendo con i requisiti dell'iso 80369-7; i connettori che di riferimento vendiamo provengono da acciaio inossidabile indurito. Hanno dettagli di progettazione che non sono specificati nell'iso 80369-7 e che permettono il collegamento all'attrezzatura di prova. Questi dettagli di progettazione variano dal produttore così sono sicuri voi di capire la configurazione prima che ordiniate il connettore di riferimento. I connettori di riferimento di iso 80369 sono una parte integrante di prova dell'ago e della siringa di Luer.


Usi per
Fico C.4 di iso 80369-7
La figura connettori di iso 80369-7 di riferimento di Luer del maschio di C.4 è usata per il collaudo dei connettori femminili di Luer: Perdita; Separazione dalla svitatura; Solleciti l'incrinamento; e caratteristiche Non interconnettibili nell'iso 80369-7; Prove specificate di clausola 6.
Sotto è la lista delle prove che sono compiute usando il riferimento di Luer del maschio del fico C.4 di iso 80369-7

Connettore:
Clausola di iso 80369-7…
4,1: Non interconnessione
6,1: Perdita fluida
6,2: Perdita subatmosferica della pressione dell'aria
6,3: Solleciti l'incrinamento
6,5: Resistenza alla separazione dalla svitatura
