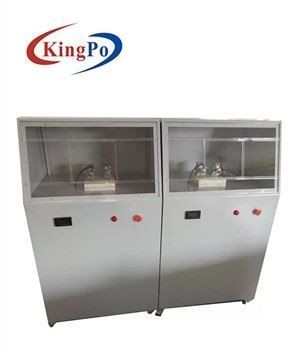

Tester asciutto di resistenza di ARCO 2KVA di IEC 61621 per i materiali isolanti

Norma

IPC650, IEC 61621, ASTMD495, adatti a JEC 149, UL 746A ed altri metodi di prova.

Applicazione

La valutazione di resistenza di arco dei materiali isolanti quali la plastica, gli adesivi della resina e le vernici isolanti per gli apparecchi elettrici, gli apparecchi elettrici e gli elettrodomestici ecc.

Campione

È pricipalmente applicabile ai materiali isolanti solidi come: plastica, film, resine, mica, ceramica, vetro, oli isolanti, pittura dell'isolamento, cartone e l'altra prova di resistenza dell'arco di media;

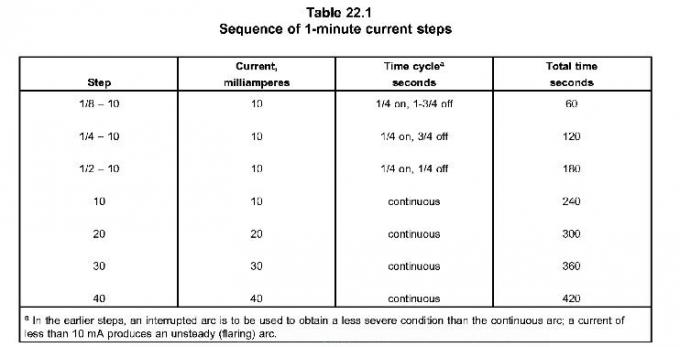

Descrizione trattata della prova

Parametri tecnici

1, la tensione in ingresso: CA 220 V

2, la tensione in uscita: CA 0--20 CHILOVOLT;

3, capacità elettrica: 2 KVA

4, metodi di prova: arco intermittente, arco continuo

5, corrente della prova: 10MA-20MA-30MA-40MA facoltativo

6, errore di controllo di tensione di prova: migliore di 2%

7, arco fuori dall'errore di tempo: <5ms>

8, la tensione di prova sono continuamente regolabili: 0--20 CHILOVOLT

9, accuratezza di controllo corrente: migliore del ± 10%

10, accuratezza corrente della prova: migliore del ± 1,5%

11, pressione di prova corrente: 0,5 ± 0.05N

12. Specificazione dell'elettrodo: Elettrodo 25.4mm*12.7mm*0.15mm del piatto di acciaio inossidabile

Elettrodo d'acciaio ¢2.4mm*70mm del tungsteno

Angolo di configurazione dell'elettrodo 110 gradi

Peso dell'elettrodo: 50G

13, la distanza dell'elettrodo: 6,35 ± 0.1mm (regolabile)

14, misure di sicurezza: (1) protezione di sovrappressione

(2) protezione di sovracorrente

(3) protezione di cortocircuito

(4) protezione aperta della porta di sicurezza

(5) protezione di misoperation del software

Configurazione principale

1, un ospite della prova

2, 20.000 volt di generatore ad alta tensione uno

3, dispositivo automatico del regolatore di tensione del microcomputer messo (modo di serie)

4, un insieme di acquisizione di tensione e dispositivi correnti di acquisizione

5, elettrodo della prova: due insiemi

6, una barretta di scarico (tipo della resina)

7, misura di resistenza di arco del computer e software di controllo

8, un insieme della misura speciale e computer di controllo

9, una stampante a getto di inchiostro di colore

10, un insieme del CD di programma

11, un manuale di istruzioni del prodotto

12, un certificato
