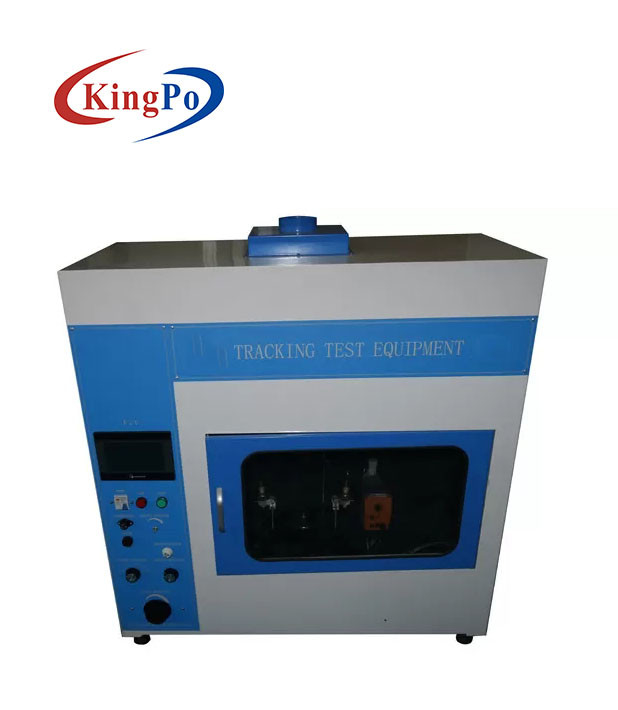

Introduzione di prodotto
La macchina della prova è progettata e fabbricata secondo i requisiti delle norme pertinenti, quale l'IEC 60112, IEC60695 ed ecc. È usata per la determinazione della resistenza relativa alla prestazione d'inseguimento che materiale isolante elettrico solido nell'ambito dell'azione di un campo elettrico, quando la superficie esposta alle impurità contenenti acqua.
Se i prodotti elettrici colpiti da umidità e le impurità ambientali, perdita possono essere causati sull'isolamento fra le parti in tensione di polarità differente o parti in tensione e metallo a terra, l'arco generato causerà il cortocircuito o l'erosione elettrica dovuto scarico, anche fuoco di causa. La prova d'inseguimento è un criterio distruttivo a materiale isolante che simula la situazione di cui sopra, per misurare e valutare la resistenza relativa all'inseguimento quando l'isolante è nell'effetto di elettrico e nelle impurità in contenente acqua.
Questa attrezzatura adotta il sistema di controllo avanzato dello SpA, organi di comando del bottone umanizzati schermo attivabile al tatto, materiali di alta qualità e la tecnologia professionale, che fanno stesso hanno qualità eccellente, la prestazione stabile e durevole ed il bello aspetto. Inoltre, il dispositivo di sincronizzazione automatico del gocciolamento, l'esposizione accurata del sensore di pressione dell'elettrodo, l'operazione semplice e l'alta precisione migliorano l'efficienza della prova e fare la nostra attrezzatura prende una posizione principale in simili prodotti.
Parametri tecnici
|
Dispositivo di sincronizzazione
|
Risoluzione 9999X0.1S
|
|
Intervallo del gocciolamento
|
Regolabile
|
|
Materiale dell'elettrodo
|
Platino
|
L'altezza del gocciolamento
|
30~40mm
|
|

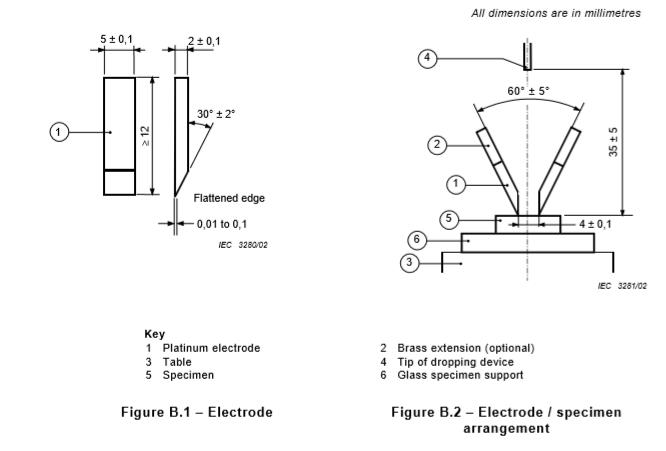

Specifiche dell'elettrodo
|
5mm*2mm
|
Ritardo del gocciolamento
|
0.2S (tempo di apertura dell'elettrovalvola a solenoide)
|
|
Gioco dell'elettrodo
|
4±0.1mm
|
Dimensione del gocciolamento
|
45 ~ 50 gocce/cm3
|
|
Pressione dell'elettrodo
|
1±0.05 N
|
Circuito elettrico di ritardo
|
2 ± 0.1S (a 0.5A)
|
|
Angolo dell'elettrodo
|
60°
|
Gamma di tensione di prova
|
0~600V
Accuratezza: 1,5%
|
|
Caduta di tensione di cortocircuito
|
8% MAX
|
Parametri elettrici
|
1.5KW/220VAC/50Hz
|
|
Metta in cortocircuito corrente
|
accuratezza 1±0.1A: 1%
|
Volume di lavoro
|
> Un ³ da 0,5 m.
|
|
Requisiti ambientali
|
0 ~ 40 ℃/umidità relativa del ≤ 80%
|
|
|
Norme
|
IEC60112, UL746A, IEC60695, ASTMD3638.
|
|
Prova normale

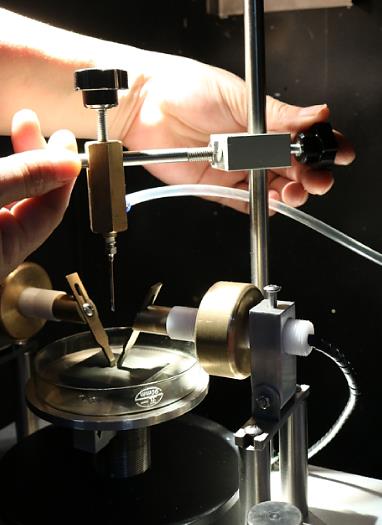

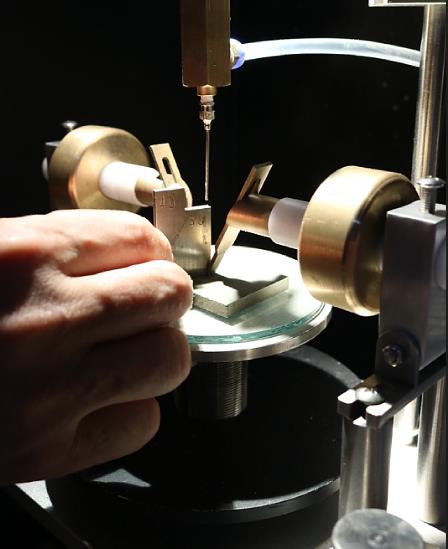

1. Installi correttamente l'elettrodo ed il campione e bene regoli la velocità del vento di scarico.
2. Fissi i seguenti parametri:
Il valore di regolazione suggerito del A. [regolazione di gocciolamento di tempo di intervallo] (25S), è regolabile conciliando lo stato reale.
Il valore di regolazione suggerito del B. [regolazione di gocciolamento di tempo] (5S), è regolabile conciliando lo stato reale.
Il valore di regolazione suggerito del C. [regolazione di quantità] (50 gocce o 100 gocce), dovrebbe essere messo conciliare i requisiti standard.
Il valore di regolazione suggerito del D. [regolazione di tempo di ritardo di completamento] (25S), dovrebbe essere messo conciliare i requisiti standard.
Valore dell'impostazione predefinita del E. [sovracorrente che mette] (0.5A)
Valore dell'impostazione predefinita del F. [tempo di ritardo di sovracorrente che mette] (2S)
3. Chiuda la finestra di osservazione in modo che il commutatore della porta sia chiuso
4. Premi il bottone [di inizio] per iniziare la prova
A. Se il corrente <0>
B. Se il ≥0.5A corrente, la prova sarà fermato dopo 2 ritardi di secondi, il sistema allarmerà e [flash dell'allarme di sovracorrente], bottone della stampa [risistemazione] a misero l'allarme.
5. Registri i parametri pertinenti della prova ha richiesto.
6. Dopo che la prova è completata, l'aspiratore si avvia automaticamente (deve essere chiuso manualmente).
7. Premi il bottone [risistemato] per eliminare i valori di visualizzazione.
7. Giri [Voltage Regulation], [norma in vigore] e [Minitrim corrente] alla posizione minima. Spenga l'aspiratore.
8. Pulito ed asciutto il supporto di vetro dell'esemplare e preparare per la prova seguente.
Attenzione
-
L'alimentazione in ingresso di entrata di questa macchina: 1.5KW, 220V, 50Hz, un'alimentazione elettrica attendibile dovrebbe essere collegato con questa macchina.
-
Non apra la finestra di osservazione durante la prova per impedire la scossa elettrica
-
Dopo che la prova è completata, l'aspiratore dovrebbe essere aperto e la camera di prova dovrebbe essere pulita
-
Quando il liquido si aggiunge, spenga il fan per impedire la soluzione spruzzare.
-
La velocità del fan è regolabile, prego regola la velocità del vento secondo le norme differenti.
-
Il contenitore con attenzione è disposto ed inclinato per impedire la corrosione o il guasto elettrico.
-
Pulisca regolarmente il sistema di gocciolamento e tenga la linea di gocciolamento regolare.
-
L'elettrodo di platino è costoso e vulnerabile, presti prego attenzione.
-
L'elettrodo dovrebbe essere ri--grinded, rimisurato se è corroso (elettrodi sono le parti d'uso che non sono coperte dalla garanzia).
