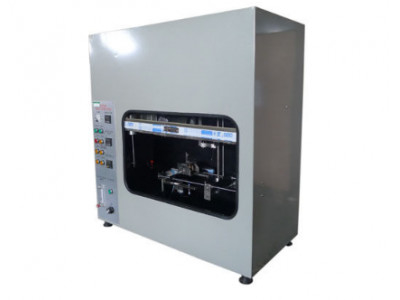

Tester della fiamma dell'ago dell'attrezzatura di prova di IEC di controllo automatico 220V 50Hz

Tester della fiamma dell'ago dell'attrezzatura di prova di IEC di controllo automatico 220V 50Hz

Apparecchiatura della prova della fiamma dell'ago IEC60695-11-5

Informazioni di prodotto:

Il tester della fiamma dell'ago consiste di un bruciatore a forma di ago di Ф0.9mm che inclina con l'angelo di 45°and per fornirlo il gas del butano. Il rischio d'incendio dell'attrezzatura quando c'è flammule dentro l'attrezzatura che ha causato dovuto il guasto è valutato da se l'esemplare può essere bruciato o il tempo e la lunghezza di combustione. Questo tester risponde ai requisiti standard di IEC60695-11-5, IEC60335-1.

Il tester della fiamma dell'ago è adatto a ricerca, dipartimento di prova di qualità e di produzione di materiale di illuminazione, apparato a bassa tensione, elettrodomestico, apparecchiatura elettrica della macchina utensile, macchina elettrica, strumento elettrico, strumento elettronico, strumento elettrotecnico, connettore elettrico, attrezzature elettriche ed elettroniche ed altre componenti. È inoltre adatto a materiale isolante, a plastica di ingegneria o ad altra industria solida del materiale di combustione.

Specifica del modello e parametri tecnici (facoltativi per il touch screen NF-2):

Include:
Un tavolo di controllo del pino bianco e cinque strati della carta velina
Un calibro di altezza della fiamma
Materiali di consumo:
Tavolo di controllo di White Pine e carta velina
Tipo K della termocoppia e blocco di rame

Portata:

Questa parte dell'IEC 60695 specifica una prova della ago-fiamma per simulare l'effetto di piccola fiamma che può derivare dai guasti, per valutare da una tecnica di simulazione il rischio d'incendio.

È applicabile ad attrezzature elettrotecniche, ai suoi sotti-insiem'ed alle componenti ed ai materiali isolanti elettrici solidi o ad altri materiali combustibili.

Una delle responsabilità di un comitato tecnico è, laddove applicabile, di usare le pubblicazioni di base della sicurezza nella preparazione delle sue pubblicazioni.

Descrizione generale della prova:

La prova è eseguita per determinare che, nelle circostanze sfidate, la fiamma della prova non causa l'accensione delle parti, o che una parte combustibile bruciata dalla fiamma della prova ha una durata limitata della combustione o le dimensioni limitate della combustione, senza faville dalle fiamme o dalle particelle brucianti o d'ardori che cadono dalla provetta.

Questa prova determina gli effetti sulla provetta di piccola fiamma come può risultare da altre componenti bruciate e la specificazione di prodotto pertinente specificherà la durata dell'applicazione della fiamma ed i criteri per l'accettazione.

Descrizione dell'apparecchiatura della prova

Bruciatore:

Il bruciatore per produrre la fiamma della prova consisterà di un tubo almeno 35 millimetri di lunghezza con un foro di 0.5mm±0.1mm e un diametro esterno che non supera 0.9mm.

Il bruciatore è fornito con butano o propano che ha una purezza almeno di 95%. Non ci sarà aria ammessa al tubo del bruciatore.

Fiamma:

Con l'asse del bruciatore nella posizione verticale, l'approvvigionamento di gas è regolato in modo che la lunghezza della fiamma sia 12 mm±1 millimetro, una volta osservato alla luce contro un fondo scuro (si veda la figura 1a). La fiamma sarà confermata facendo uso dell'apparato e della procedura dettagliati in appendice A. Il momento della prova affinchè la temperatura aumenti da 100℃±5℃ a 700℃±3℃ sarà 23.5s±1.0s.
