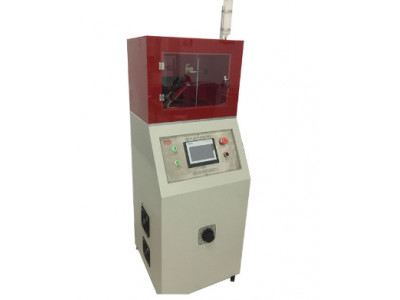

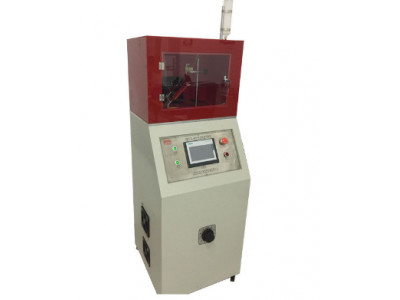

Tester d'inseguimento ad alta tensione di indice con controllo del touch screen dello SpA

Metodo di controllo

Controllo del touch screen dello SpA

Materiale dell'elettrodo

Facendo uso degli elettrodi superiori e più bassi, una tensione alternata di 2,5 chilovolt - 10 chilovolt si sono applicati.

Quando la corrente di perdita di cortocircuito è uguale a o maggior di 60mA nel circuito della prova, il momento è mantenuto per 2 secondi.

L'azione del relè, ha tagliato la corrente, indicante che il campione è venuto a mancare

Dispositivo cadente

La costante di tempo del dispositivo del gocciolamento è regolabile in moda da controllare precisamente il volume del gocciolamento e l'intervallo di tempo del gocciolamento

Tensione di prova corrente

500 ~ 10kV (regolabile) (visualizzatore digitale); 5 ~ 60mA (binning può essere messo), corrente di cortocircuito fino a 100mA; (visualizzatore digitale);

Impedenza corrente di controllo

60, 50, 30, 15KΩ o l'insieme secondo i requisiti reali, raggiungono i requisiti delle correnti secondaria 10, 22, 33 e 40mA della prova commutando

Resistore di limitazione corrente secondario

15KΩ o insieme secondo i requisiti reali del circuito

Elettrodo della prova

2 paia, rispettivamente, sono elettrodi burrless lisci di acciaio inossidabile 0.15mm spessi, 12.7×25.4, angolo di 160°;

E × 45mm dell'elettrodo Φ2.4 della barretta del tungsteno, con l'asse e l'angolo di una testa di 30 °;

La forza dell'elettrodo sul campione

50g±5g.

Numero delle goccioline

1-9999 (il visualizzatore digitale, può essere prestabilito)

Velocità del vento della prova

0.2m/s (nuova norma)

Perdita di pressione

1.0A 0.1A (errore); 100mA ±8% (corretto)

Inseguimento del giudizio

Criterio A: Quando la corrente attraverso il campione nel ciclo ad alta pressione supera 60 mA, raggiunge il punto finale.

Il dispositivo di sovracorrente ha chiuso il potere attualmente.

Criterio B: Quando il segno raggiunge il segno sulla superficie del campione a 25 millimetri dall'elettrodo più basso, il punto finale è raggiunto.

Dimensioni

Altezza 1000mm, ø 100mm di profondità 500mm x di larghezza 600mm x del diametro del foro dello scarico

Configurazione

È raccomandato per scegliere il dispositivo di pesatura elettronico

Accessori

Calibro di profondità: L'accuratezza del calibro di profondità è ±0.01mm e la punta della sonda è un emisfero con un raggio di 0.25mm.
