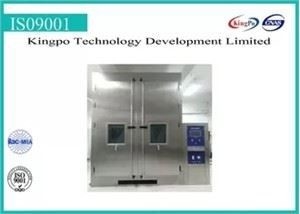

Camera a polvere standard militare dell'apparecchiatura di collaudo della batteria al litio SUS304

Parametro tecnico

Camera di funzionamento (millimetro): 1000*1000*1000 (D×W×H)

Struttura e materiale:

Principio di progettazione:

La sua struttura è un imbuto, un foro di raccolta per polvere sul fondo, sul lato destro di questo foro è fornita di un'entrata di aspirazione del fan di circolazione della turbina. Invii la polvere pompata nel fondo della camera interna e poi a sinistra laterale e vada verso l'alto; soffi la polvere nella camera di prova dalla parte di sinistra; la polvere dovrebbe essere soffiata rightwards in una direzione orizzontale e poi cominciare la circolazione (indicata come immagine di cui sopra).

Materiale e configurazione

materiale 1.Internal: acciaio inossidabile sus304

materiale 2.External: acciaio inossidabile

la finestra trasparente 3.big sulla porta è conveniente da osservare l'esemplare durante la prova;

la progettazione di canale dell'aria 4.unique per assicurarla produce il flusso laminare con concentrazione;

5. Il fan del colpo adotta le coperture di acciaio inossidabile, l'alto sigillamento e la velocità dell'ala, a basso rumore;

Parametro tecnico

polvere 1.fine: sotto 75um

polvere 2.coarse: sotto 150um

concentrazione 3.Dust: ³ ±1.5 di 5G/m

velocità 4.Flow: 10-20m/s±1.5 (regolabile)

quantità 5.Using di polvere del quarzo: ³ di 5kg/m. (sabbia del quarzo di 70%, polvere del gesso di 15%, caolino 15%)

Sistema di controllo

sistema di controllo intelligente del touch screen 1.PLCand

Sensore della prova 2.PT100

3. metro di concentrazione in polvere

4.anemometer (portatile) regolare velocità di aria prima delle prove

impiegati 5.over. Protezione sullo strumento

protezione di perdita 6.Phase

7.Circuit che rompe protezione contro la perdita corrente

8.power: AC380 V 50Hz

9.door: vetro temperato

10. pulsometro 60-600L/H

11. valvola regolante la pressione, ugello di uction, tre pezzi di regolante la pressione

. regolatore 12: regolatore programmabile (ha sotto le funzioni di controllo che possono essere fissate arbitrariamente)

tempo di salto della polvere del A. (fermata, colpo) h/m/s regolabile

periodo di ciclo del B.: arbitrariamente regolabile

il C. ha prestabilito il tempo difficile: 0s~999h99m99s arbitrariamente regolabile

d. potere sopra: fuori su fuori

maglia dello schermo del metallo: diametro di cavo nominale 50um, fase/fase; spaziando 75um o sotto 150um

Fan: Ventilatore centrifugo del PE

Nota: questa prova può soddisfare le richieste dell'elettrodomestico, dell'apparecchiatura di bassa tensione, dell'automobile, delle componenti del motore e della protezione d'abitazione esterna in GB2423, in GB4706, in GB4208 e nel BACCANO (la polvere di talco 5KG sarà thown dentro.)

Lista accessoria parziale:

(Nota: decimetrico cun=1/3, un'unità della lunghezza)

Condizione di lavoro dell'attrezzatura di prova della polvere e della sabbia:

1, temperatura: 15~35' C; Umidità relativa: 25~75%R.H;

2, senza forte vibrazione ed effetto elettromagnetico intorno;

3, camera di prova dovrebbero essere disposta stabile e tenere l'equilibrio;

4, posto dell'installazione dovrebbero tenere la buona ventilazione e senza forte flusso d'aria, alta polvere e materiale corrosivo.
