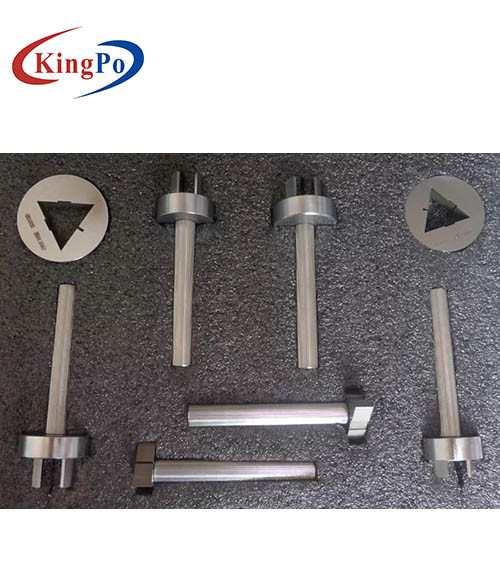

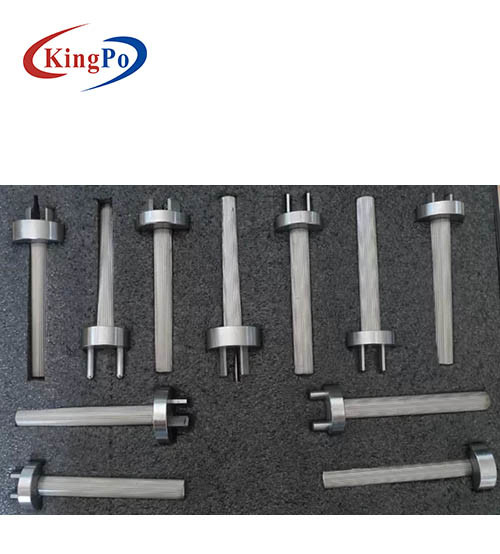

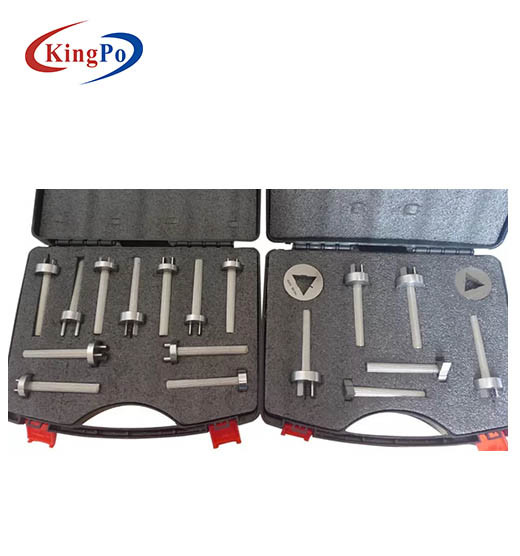

Calibro di misurazione dell'incavo della spina dell'apparecchiatura di collaudo della batteria al litio BS1363

No.

Nome

Figura standard

quantità

osservazioni

1

Calibro di misurazione per il singolo incavo del due-palo di frase

Figura 6

1

6A e 10A sono usati universalmente

2

Calibro di misurazione per il singolo incavo del due-palo di frase con il perno a terra

Figura 7 (10A)

1

6A e 10A sono usati universalmente

3

Il calibro di misurazione interno per il singolo incavo del due-palo di frase con il perno a terra

Figura 7 (16A)

1

4

Il calibro di misurazione esterno per il singolo incavo del due-palo di frase con il perno a terra

Figura 8 (10A)

1

5

Il calibro di misurazione esterno per il singolo incavo del due-palo di frase con il perno a terra

Figura 8 (16A)

1

6

Il calibro massimo monofase dello zoccolo di palo due

Figura 9 (10A)

1

7

Il calibro minimo monofase dello zoccolo di palo due

Figura 10 (10A)

1

8

Calibro monofase del controllo dell'incavo del due-palo

Figura 11 (10A)

1

9

Il calibro di misurazione monofase dello zoccolo di palo due senza contatto

Figura 12 (10A)

1

10

Il singolo incavo del due-palo di frase con il calibro massimo del perno a terra

Figura 13 (10A)

1

11

Il singolo incavo del due-palo di frase con il calibro massimo del perno a terra

Figura 13 (16A)

1

12

Il singolo incavo del due-palo di frase con il calibro minimo del perno a terra

Figura 14 (10A)

1

13

Il singolo incavo del due-palo di frase con il calibro minimo del perno a terra

Figura 14 (16A)

1

14

Il singolo incavo del due-palo di frase con il calibro a terra del controllo di perno

Figura 15 (10A)

1

15

Il singolo incavo del due-palo di frase con il calibro a terra del controllo di perno

Figura 15 (16A)

1

16

Il singolo incavo del due-palo di frase con il calibro di misurazione a terra del perno senza contatto

Figura 16 (10A)

1

17

Il singolo incavo del due-palo di frase con il calibro di misurazione a terra del perno senza contatto

Figura 16 (16A)

1

18

Il calibro generale per la parte rotonda della spina di doppio incavo del due-palo monofase

Figura 17 (10A)

1

19

Il calibro del controllo per la parte rotonda della spina di doppio incavo del due-palo monofase

Figura 18 (10A)

1

20

maniglia

19

1

Il calibro di misurazione interno per la spina trifase

Figura 3 (16A)

1

2

Il calibro di misurazione interno per la spina trifase

Figura 3 (25A)

1

3

Il calibro di misurazione interno per la spina trifase

Figura 3 (32A)

1

4

Il calibro di misurazione esterno per la spina trifase

Figura 4 (16A)

1

5

Il calibro di misurazione esterno per la spina trifase

Figura 4 (25A)

1

6

Il calibro di misurazione esterno per la spina trifase

Figura 4 (32A)

1

7

Il calibro massimo per la spina trifase

Figura 5 (16A)

1

8

Il calibro massimo per la spina trifase

Figura 5 (25A)

1

9

Il calibro massimo per la spina trifase

Figura 5 (32A)

1

10

Il calibro massimo per la spina trifase

Figura 6 (16A)

1

11

Il calibro minimo per la spina trifase

Figura 6 (25A)

1

12

Il calibro minimo per la spina trifase

Figura 6 (32A)

1

13

calibro trifase del controllo della spina

Figura 7 (16A)

1

14

calibro trifase del controllo della spina

Figura 7 (25A)

1

15

calibro trifase del controllo della spina

Figura 7 (32A)

1

16

maniglia

15
