Per il controllo della protezione contro l'acqua con un ugello spruzzatore di un foro da 0,4 millimetri sono usati per provare i gradi di protezione per i secondi numeri caratteristici 3 e 4" la protezione contro la protezione dell'acqua di spruzzatura» rispettivamente «contro la spruzzatura dell'acqua».
La prova d'oscillazione del tubo è uno di parecchi metodi impiegati per verificare le capacità di protezione delle acque delle recinzioni ad oggetti elettronici che si pensano che per essere esposti a pioggia o lo spruzzo d'acqua.
Questa prova è usata per soddisfare le richieste di IPX3 e di IPX4 nell'IEC 60529. Nella prova descritta in IPX3 e in IPX4 con un tubo d'oscillazione, l'esemplare è disposto nel punto centrale del semicerchio definito dal tubo d'oscillazione. Poi è sottoposto ad uno spruzzo dell'acqua ad una pressione definita provare a perdita.
Il tubo d'oscillazione avrà fori dello spruzzo sopra 120° del tubo per IPX3 e sopra il 180° pieno per IPX4. In IPX3 il tubo oscillerà o al lato 60° del verticale. Per IPX4 il tubo attraversa through un angolo quasi di 340°. L'esemplare deve essere disposto all'interno di 200mm del tubo. Per questo motivo i tubi differenti di dimensione sono necessari verificare gli esemplari differenti di dimensione.
Caratteristiche
— Regolatore di touch screen e SpA
— I tubi d'oscillazione sono acciaio inossidabile
— Lnozzles inossidabili di stee smontabili per la pulizia o sostituire
— Gli ugelli possono beturned inserita/disinserita per regolare l'arco dello spruzzo dal tubo
— L'unità del rifornimento idrico include il filtro da acqua, la pompa, il misuratore di portata, l'elettrovalvola e la valvola del commutatore.
— Supporto dell'esemplare di acciaio inossidabile con regolazione in altezza facile
— Supporto dell'esemplare di acciaio inossidabile con completamente sigillato per impedire perdita dell'acqua
— - Incavo impermeabile di rotazione di Powersupply per il campione

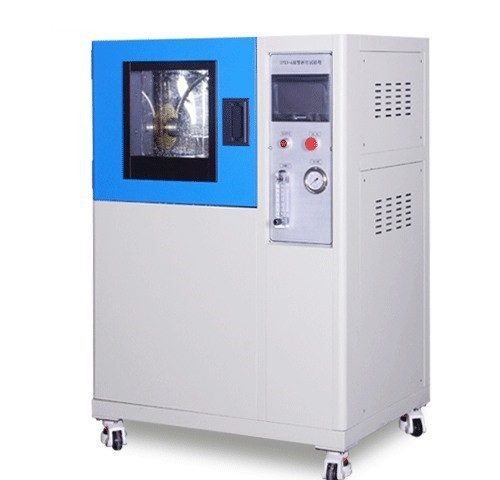

Specifiche d'oscillazione della camera di prova della metropolitana IPX3-IPX4:
|
No.
|
Oggetto
|
Parametro
|
|
1
|
Modello
|
KP-IPX34C-200
|
KP-IPX34C-400
|
KP-IPX34C-600
|
|
2
|
Tubo d'oscillazione con il raggio (millimetri)
|
R200
|
R400
|
R600
|
|
3
|
Dimensioni interne (millimetri)
|
L500*D500*H500
|
L900*D900*H900
|
L1300*D1300*H1300
|
|
4
|
Dimensioni esterne (millimetri)
|
L1000*D700*H1400
|
L1400*D1120*H1750
|
L1800*D1520*H1950
|
|
5
|
Misuratori di portata (L/mm)
|
0-1 l/min
|
0-2L/min
|
0-3L/min
|
|
6
|
Diametro della Tabella della piattaforma girevole (millimetri)
|
∮200
|
∮400
|
∮600
|
|
7
|
Altezza della piattaforma girevole (millimetri)
|
150-250mm
|
350-600mm
|
550-1000mm
|
|
8
|
Diametro interno della metropolitana (millimetri)
|
15
|
15
|
15
|
|
9
|
Ugello (millimetri)
|
0,4 millimetri
|
0,4 millimetri
|
0,4 millimetri
|
|
10
|
Angoli d'oscillazione
|
IPX3: 60° dal centro (120° totale) IPX4: 360° dal centro (vicino al totale 360°) (norma accetta poco angolo per permettere la stanza per il supporto del campione)
|
IPX3: 60° dal centro (120° totale) IPX4: 360° dal centro (vicino al totale 360°) (norma accetta poco angolo per permettere la stanza per il supporto del campione)
|
IPX3: 60° dal centro (120° totale) IPX4: 360° dal centro (vicino al totale 360°) (norma accetta poco angolo per permettere la stanza per il supporto del campione)
|
|
11
|
Velocità d'oscillazione
|
sec 4. per 2 x 120° per sec IPX3 (10 giri/min.) 12. per 2 x 360° per IPX4 (10 giri/min.)
|
sec 4. per 2 x 120° per sec IPX3 (10 giri/min.) 12. per 2 x 360° per IPX4 (10 giri/min.)
|
sec 4. per 2 x 120° per sec IPX3 (10 giri/min.) 12. per 2 x 360° per IPX4 (10 giri/min.)
|
|
12
|
Materiale d'oscillazione della metropolitana
|
Acciaio inossidabile SUS304
|
Acciaio inossidabile SUS304
|
Acciaio inossidabile SUS304
|
|
13
|
Velocità della piattaforma girevole
|
1-5r/min
|
1-5r/min
|
1-5r/min
|
|
14
|
Protezione
|
Perdita, mancanza di acqua, cortocircuito
|
Perdita, mancanza di acqua, cortocircuito
|
Perdita, mancanza di acqua, cortocircuito
|
|
15
|
Potere
|
250V o 110V, 1KW
|
250V o 110V, 1KW
|
250V o 110V, 1KW
|
