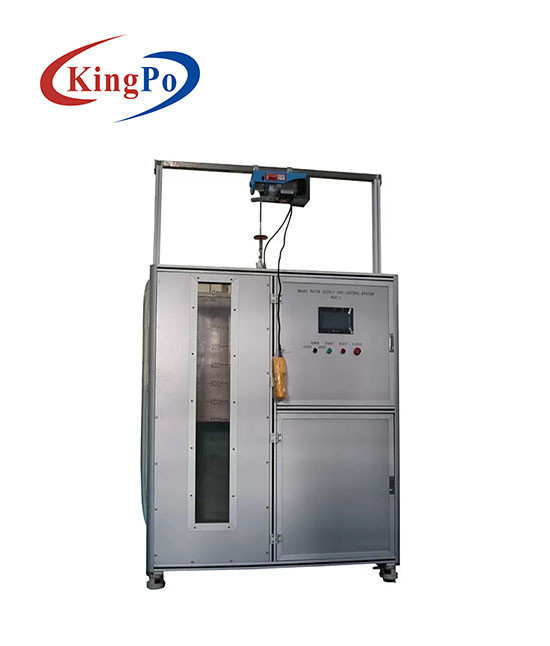

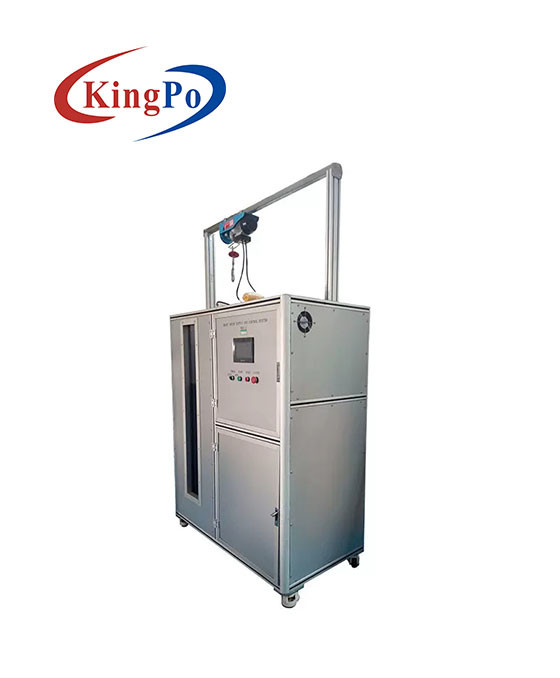

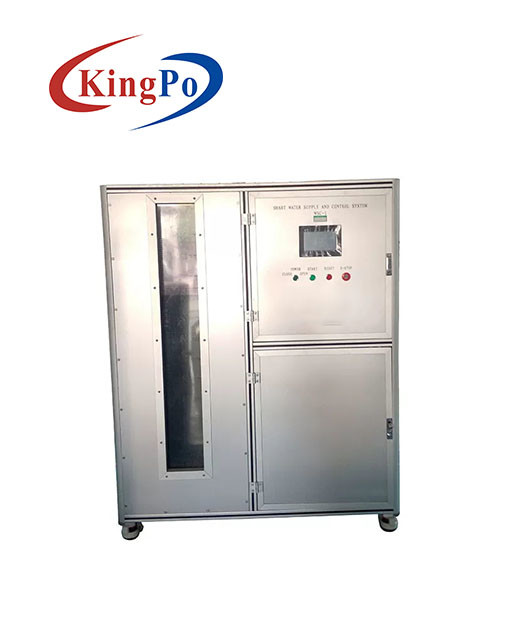

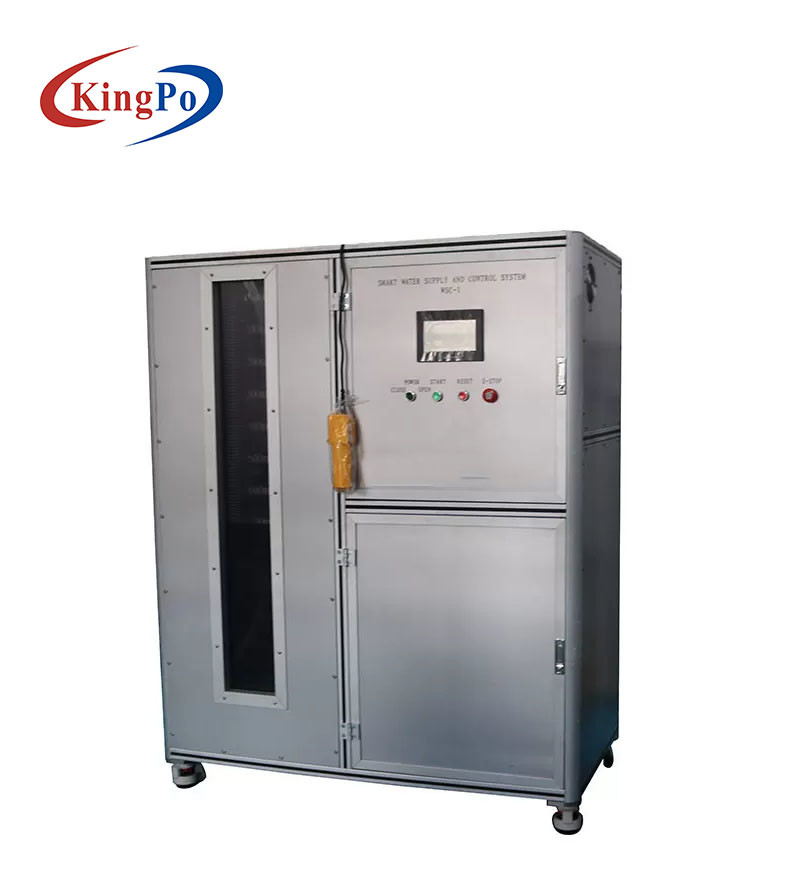

Attrezzatura di prova di protezione dell'ingresso IEC60529 IPX1 al sistema di controllo IPX6

1. Il sistema di controllo astuto del rifornimento idrico ed è applicabile a:

() un rifornimento idrico per la prova impermeabile IPX1~IPX6

(b) controllo automatico per l'intera attrezzatura impermeabile IPX1~IPX6

2. Metodo del rifornimento idrico: rifornimento idrico di temperatura costante, rifornimento idrico di flusso costante, rifornimento idrico costante di pressione

3. Processo del controllo dell'alimentazione dell'acqua: Dopo che l'utente ha prestabilito il valore di temperatura dell'acqua, il valore dello scorrimento dell'acqua ed il valore di pressione di acqua sul touch screen, metri elettronici o monitor in tempo reale digitale del manometro i valori correnti, legga i valori nello SpA con la conversione di dati, poi per regolare automaticamente la velocità di rotazione della pompa tramite il convertitore di frequenza.

4. C'è grande flusso e piccolo rifornimento idrico di modi di flusso due.

5. Grande rifornimento idrico di flusso:

(a) è applicabile alla forte prova dello spruzzo d'acqua IPX5~IPX6

(b) gamma di flusso: 10~100L/min

(c) accuratezza di flusso: ±0.5L/min

(d) flussometro: LWGY-15 tipo flussometro della turbina

(e) pompa idraulica: Tipo pompa centrifuga di CHL8-60L6WBC di acciaio inossidabile

6. Piccolo rifornimento idrico di flusso:

(a) è applicabile alla prova impermeabile IPX1~IPX4

(b) gamma di flusso: 1~10L/min

(c) accuratezza di flusso: ±0.5L/min

(d) flussometro: LWGY-4 tipo flussometro della turbina

(e) pompa idraulica: Tipo pompa centrifuga di CHL2-30L6WBC di acciaio inossidabile

7. Serbatoio dell'acqua:

(a) è applicabile innaffiare lo stoccaggio di forte prova dello spruzzo d'acqua IPX5~IPX6

(b) volume: 550L

(c) dimensione: L600mmXW660mmXH1400mm

(d) finestra di osservazione: finestra del vetro temperato

(e) dimensione della finestra di osservazione: W200mmXH1250mm

(f) calibro di profondità: acciaio inossidabile

(g) altezza del calibro di profondità: 1300mm, accuracy1mm

(h) controllo livellato liquido: commutatore di galleggiante + tubo di straripamento

8. Governo di controllo:

() una rilevazione di flusso: risposte del segnale di flusso attraverso il flussometro elettronico

(b) regolazione di flusso: metta sul touch screen

(c) rilevazione di temperatura: PID

(d) regolatore: SpA

(e) interfaccia amichevole: MT6070IH, a 7 pollici, touch screen di colore

(f) funzione di controllo: rifornimento idrico di temperatura costante, rifornimento idrico di flusso costante, rifornimento idrico costante di pressione e controllo di tempo della prova.

(g) funzione di protezione: protezione di perdita, protezione di sovraccarico, protezione di cortocircuito

9. Filtro: coperture di acciaio inossidabile, il centro del filtro fine

10. Materiale del corpo: lega di alluminio industriale
