| Luogo di origine: | La Cina |
|---|---|
| Marca: | KINGPO |
| Certificazione: | calibration certificate |
| Quantità di ordine minimo: | 1 |
| Volume di lavoro: | 1 m3 | Temperatura dell'acqua della prova: | ℃ 80±5 |
|---|---|---|---|
| Pressione di spruzzatura: | 8Mpa10Mpa | Flusso dello spruzzo: | 14L/min~16L/min |
| Numero dell'ugello: | 4 (0°, 30°, 60°, 90°) | Velocità di rotazione dell'ugello: | 23 giri/min. |
| Evidenziare: | Attrezzatura di prova di protezione dell'ingresso IPX9,Attrezzatura di prova di protezione dell'ingresso 23RPM,Camera di prova impermeabile IPX9 |
||
Apparecchiatura di prova per la protezione IPX9 contro l'ingresso di acqua ad alta temperatura e pressione

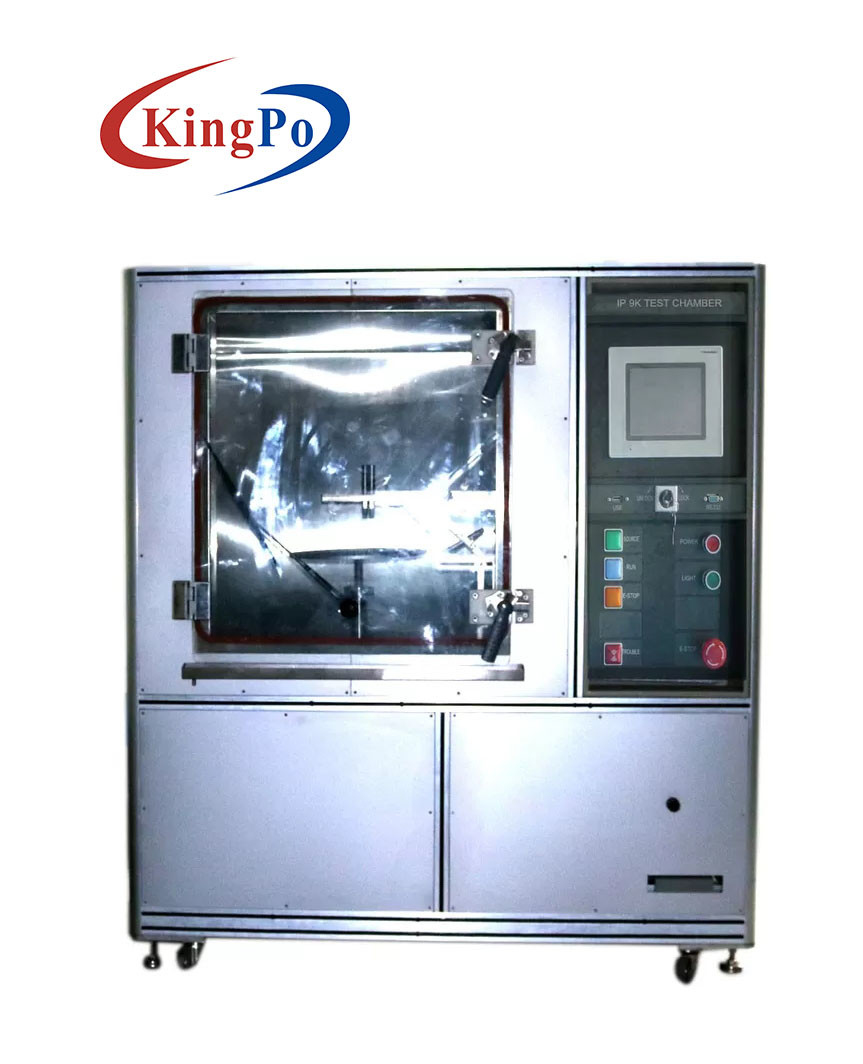

Camera di prova a getto ad alta temperatura e pressione IPX9K
Introduzione ai prodotti:
L'apparecchiatura di prova è progettata e prodotta secondo la clausola 14.2.9 della norma IEC EN 60529 Edizione 2.2 del 2013, DIN40050-9, ISO 20653-2006, ISO30653-2006, clausola 4.9.2 di QC/T 417.1-200, clausola 6.2.7 e 6.2.8 dello STANDARD TECNICO TOYOTA TSC1000G. È applicabile per i test di impermeabilità di componenti elettrici e automobilistici ad alta temperatura e alta pressione.

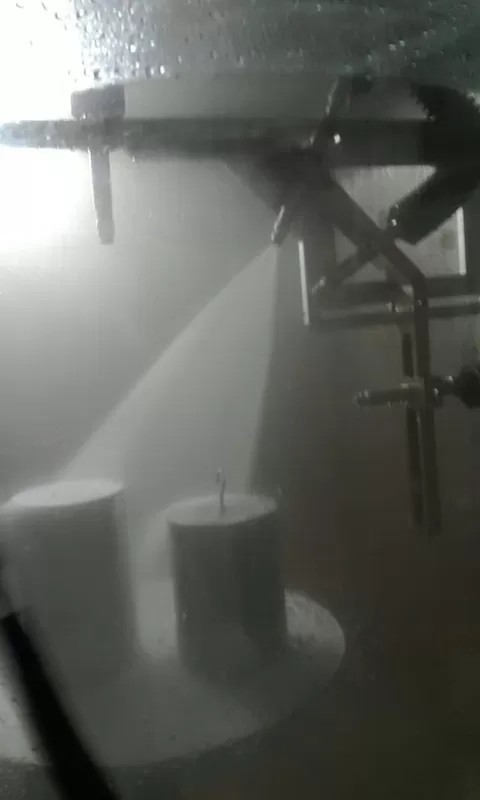

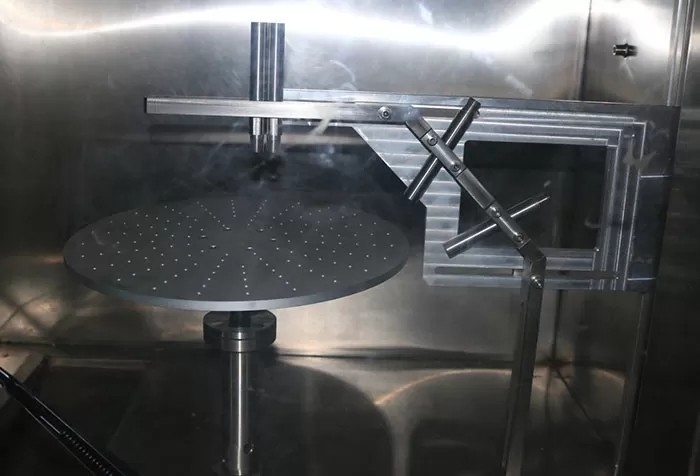

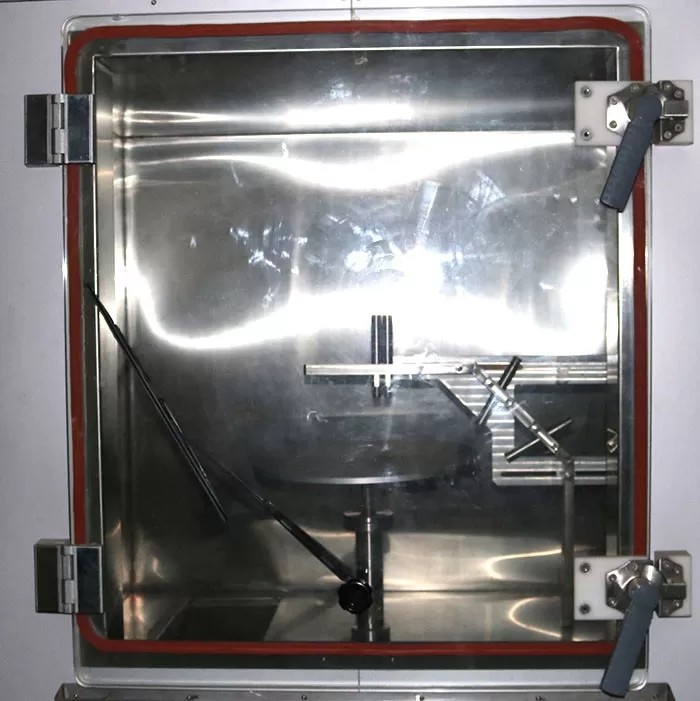

L'apparecchiatura è composta da un serbatoio di riscaldamento dell'acqua, una pompa a pistone ad alta pressione, un'elettrovalvola ad alta pressione, un ugello a ventaglio, una piattaforma girevole e così via. Innanzitutto, riscaldare l'acqua nel serbatoio di stoccaggio alla temperatura richiesta, in secondo luogo, montare il campione sulla piattaforma girevole, regolare la posizione dell'ugello, in terzo luogo, chiudere la porta protettiva dell'apparecchiatura di prova, impostare tutti i parametri richiesti per il test, infine, avviare il test. I quattro ugelli spruzzano per 30 secondi in sequenza durante il test.
Parametri tecnici:
Articolo | Parametri |
Volume di lavoro | 1m³ |
Temperatura dell'acqua di prova | 80±5 ℃ |
Pressione di spruzzo | 8Mpa～10Mpa (regolabile) |
Portata di spruzzo | 14L/min～16L/min (varia in base alla pressione) |
Numero di ugelli | 4 (0°,30°,60°,90°) |
Dimensione ugello | Secondo la grafica standard, conforme agli standard |
Velocità di rotazione dell'ugello | 23 RPM |
Distanza di spruzzo | 100～150mm (regolabile) |
Tempo di spruzzo dell'ugello | 0-99,9s (impostabile) |
Sequenza di spruzzo | Passaggio automatico per sequenza |
Piattaforma di supporto del campione | φ400mm |
Velocità della piattaforma di supporto del campione | 0-17r/min (regolazione continua della velocità) |
Sollevamento della piattaforma di supporto del campione | 300mm～400mm (Manuale) |
Portata della piattaforma di supporto del campione | ≤15kg |
Volume del serbatoio | 50L |
Acqua di prova | Riciclo |
Misuratore di portata | Smontabile |
Alimentazione per il campione di prova | Fornire l'interfaccia per il prodotto di prova, alimentazione a 4 fili, massimo 30A |
Materiale | Il materiale del telaio è alluminio profilato industriale e il materiale del guscio interno è lamiera di acciaio inossidabile SUS304 |
Modalità di controllo | Controller PLC + controllo touch screen, inverter per regolare la pressione dell'acqua |
Kingpo dispone di una vasta gamma di apparecchiature di prova per i gradi di protezione forniti dagli involucri (Codice IP), le nostre apparecchiature e sistemi di prova di impermeabilità soddisfano i requisiti di tutti gli standard nazionali e internazionali:
CEI IEC 60529 / GB 4208 Gradi di protezione forniti dagli involucri (Codice IP)
CEI IEC 60068-2-11 / GB/T 2423.17 Procedure di prova ambientali di base – Parte 2-11: Prove – Prova Ka: Nebbia salina
IEC 60068-2-1 / GB/T 2423.1 Prove ambientali – Parte 2-1: Prove – Prova A: Freddo
CEI IEC 60068-2-2 / GB/T 2423.2 Prove ambientali – Parte 2-2: Prove – Prova B: Calore secco
IEC 60068-2-78 / GB/T 2423.3 Prove ambientali – Parte 2-78: Prove - Prova Cab: Calore umido, stato stazionario
UL 1598 Apparecchi di illuminazione
UL 50 Involucri per apparecchiature elettriche, considerazioni non ambientali
