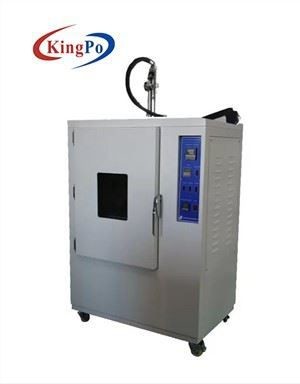

Spruzzi l'attrezzatura di prova della protezione dell'ingresso dell'acqua per i veicoli stradali

ISO16750.4 i veicoli stradali di clausola 5,4 innaffiano il sistema di prova della spruzzata spruzzano 3s sotto 0-4°C agli ambienti simulati

A. introduzione del SISTEMA:

Si conforma a ISO16750.4clause 5,4: Collaudo a scosse dell'acqua ghiacciata, è usato per la sicurezza che prova ad ambienti simulati di elettrico e di Electronic Systems che possono essere conforme all'acqua che spruzza sui vari veicoli stradali.

Parametri tecnici del B.:

Introduzione a progettazione strutturale

Questo prodotto è fatto dei materiali di alta qualità, elaborato dall'attrezzatura di elaborazione avanzata e la superficie della copertura esterna è spruzzata, bella e piana. Il colore è coordinato, l'arco è progettato e le linee sono regolari e naturali. La fodera è destinata per essere uno spazio limitato durante il lavoro ed è fatta dell'acciaio inossidabile importato di alta qualità. Il supporto dell'interno del campione ed altri accessori accessori sono fatti di acciaio inossidabile, con progettazione e la durevolezza ragionevoli. Nell'ambito dei locali di rispondere alle norme nazionali, l'attrezzatura è più pratica e facile da controllare basato sulla stabilità di tutti gli aspetti. Inoltre, il dispositivo ha le caratteristiche di installazione facile, del funzionamento semplice e della manutenzione programmata facile.

1. La copertura esterna dell'attrezzatura è fatta di di alta qualità ha galvanizzato la macchina utensile di CNC del piatto d'acciaio e la superficie della copertura esterna è spruzzata, che è più liscia e bella.

2. Il carro armato interno è pannello di alta qualità dello specchio di acciaio inossidabile SUS316; per facilitare il riciclaggio del medium di prova e la pulizia dopo lo Zui, il fondo dello studio dell'attrezzatura è destinato come imbuto;

3. Pulizia dell'attrezzatura: Ci sono teste di spruzzo di pulizia anticorrosive ad alta temperatura multiple dentro lo studio dell'attrezzatura. Dopo attrezzatura il programma è finito, l'elettrovalvola a solenoide è aperta e l'ugello di pulizia relativo ad acqua di rubinetto è uno studio lavante orientabile;

4. Dispositivo commovente dell'ugello: L'ugello è riparato sui sostegni superiori e più bassi con lo strato dell'isolamento termico. Quando la temperatura è alta, il sostegno si muove dalla camera di lavoro ed entra rapidamente nella stanza di lavoro durante la spruzzatura;

5. Flussometro: Il flussometro elettronico è usato per misurare il flusso dello scorrimento dell'acqua della prova, che può controllare, regolare, visualizzare ed accumulare il flusso. Il segnale dell'uscita 4~20mADC tramite il convertitore, si collega con l'unità centrale di elaboratore, è controllato e da esposizione;

6. Materiale di isolamento: cotone ad alta densità della vetroresina per assicurare prestazione dell'isolamento e per mantenere una temperatura dell'interno stabile;

7. La porta è fornita di una finestra trasparente per l'osservazione del cambiamento del campione dell'interno. La finestra di osservazione è fatta di vetro temperato vuoto a più strati;

8. Il sistema di mescolanza adotta il motore del ventilatore di a lungo asse e la ventola resistente dell'multi-ala di acciaio inossidabile della temperatura massima minima per raggiungere il ciclo verticale della diffusione di convezione verticale, di modo che la temperatura e l'umidità in laboratorio sono uniformi e stabili;

9. la striscia di sigillatura ad alta resistenza resistente ad alta temperatura di Doppio strato è usata fra la porta ed il gabinetto per assicurare il sigillamento dell'area campione. Il materiale interno della porta della porta è fatto di acciaio inossidabile e la maniglia di porta è fatta senza reazione, che rende l'operazione più facile;

10. Il foro della prova (parte di sinistra della macchina) può essere usato per il cavo elettrico esterno della prova o il cavo di segnale (apertura 50mm);

11. Il sistema di refrigerazione e della pompa dell'attrezzatura è installato al fondo ed il compressore è importato dalla marca di Taikang in Francia per assicurare l'effetto e l'affidabilità di raffreddamento.

12. Installi la ruota mobile in posizione fissa di alta qualità dell'unità di elaborazione sul fondo della macchina, che può muovere facilmente la macchina verso la posizione designata e riparare la macchina per colata continua dopo lo Zui;

13. La parte di controllo dell'attrezzatura è progettata sul lato destro dell'attrezzatura. Si distribuisce con il regolatore di temperatura, il interruttore di comando, il serbatoio di acqua, ecc. È facile da operare, semplice e facile da mantenere.

Controllo del circuito e sistema di protezione

Con il regolatore di touch screen LCD a 7 pollici, il controllo dello SpA può controllare la temperatura, pompa e flusso e tempo della prova rispettivamente; il flusso direttamente è visualizzato sul touch screen.

1. Importazione delle componenti;

2. Nessun commutatore di protezione del fusibile;

3. Sovraccarico, perdita, blocchetti terminali completamente inguainati;

4. Con l'arresto automatico e l'altra protezione;

Sistema di raffreddamento

1. Compressore: la Francia completamente inclusa Taikang;

2. Metodo di refrigerazione: refrigerazione meccanica;

3. Modo di condensazione: raffreddamento ad aria forzata;

4. Refrigerante: R404A (rispettoso dell'ambiente);

5. L'intera conduttura del sistema è provata a prova 48H di tenuta di pressione e di ventilazione;

6. Il riscaldamento ed il sistema di raffreddamento è completamente indipendenti;

7. Tubo di rame a spirale interno del refrigerante;

8. Evaporatore del pendio;

9. Il filtro asciutto, la finestra di flusso del refrigerante, la valvola della riparazione, il separatore di olio, l'elettrovalvola a solenoide ed il serbatoio liquido sono tutto parti originali importate;

Stati di uso

1. Temperatura ambiente: 5 ° C ~ +32 ° C

2. Umidità ambientale: ≤85%

3. Requisiti di potere: Sistema a cinque vie trifase di AC380 (±10%) V/50HZ

4. Capacità preinstallata: circa 16KW

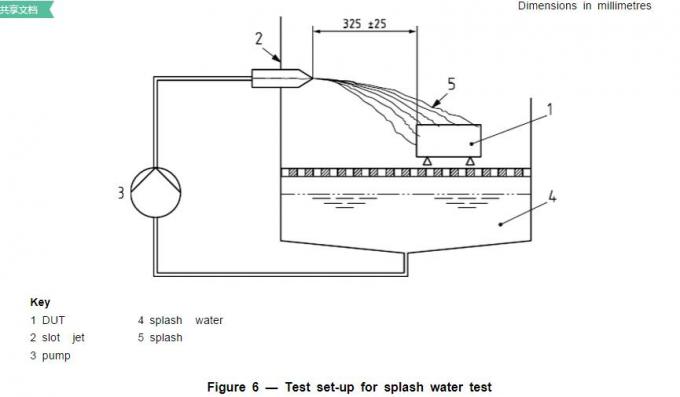

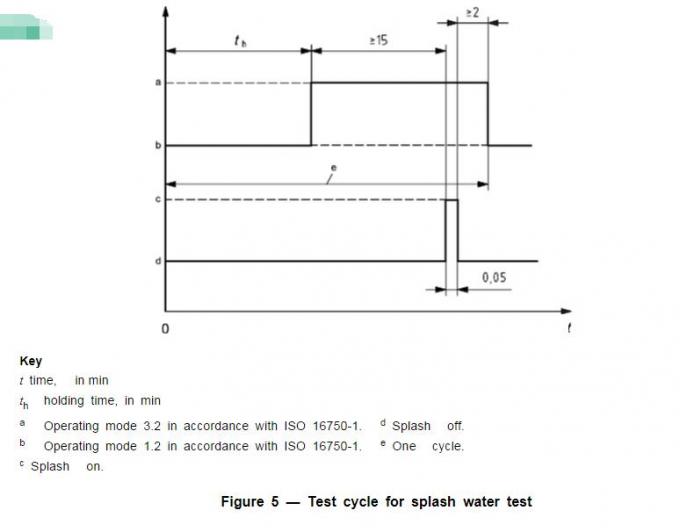

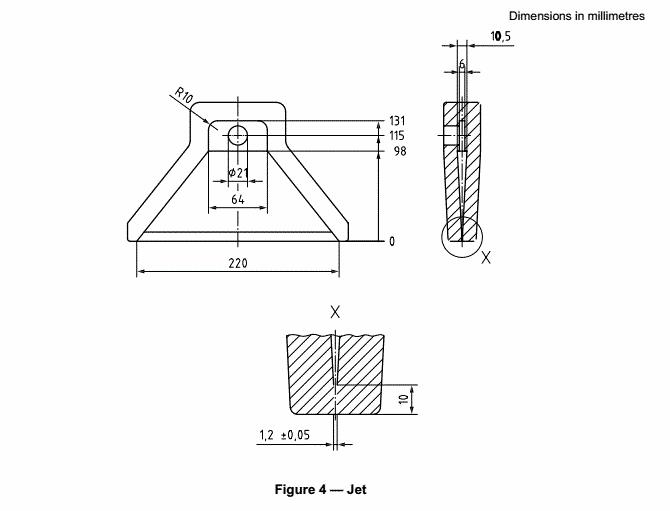

Immagine per riferimento:
