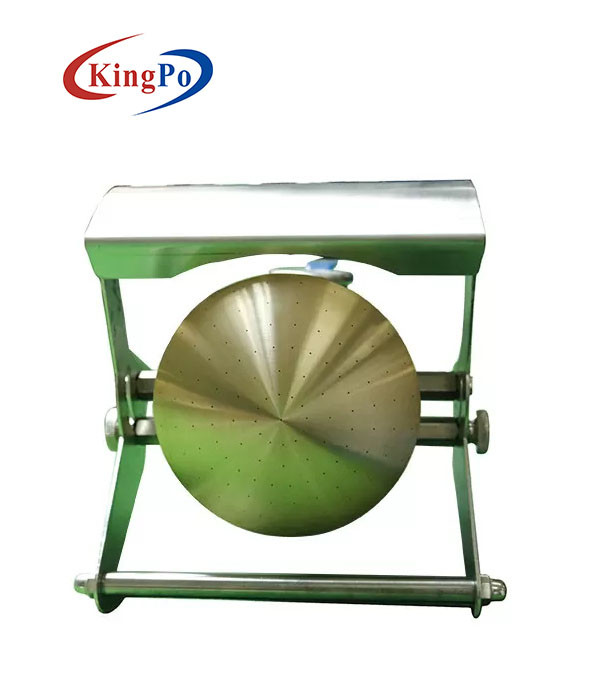

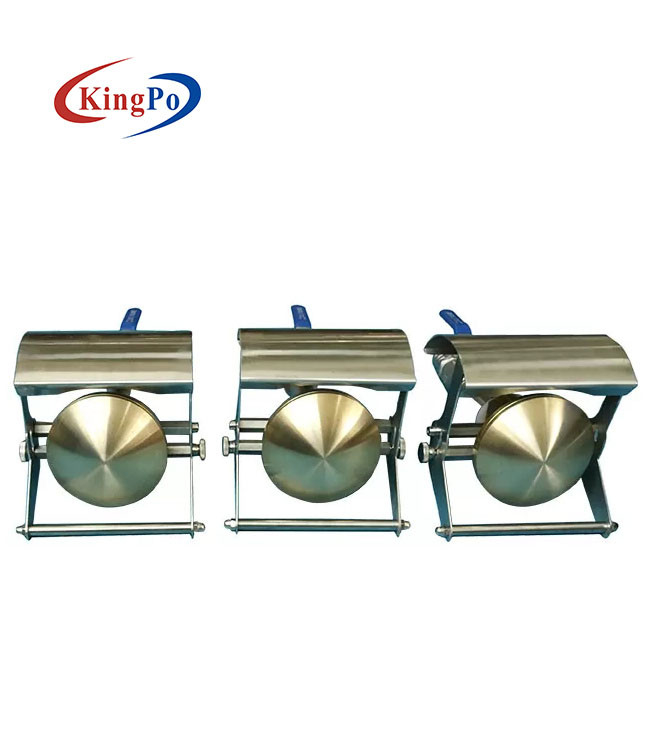

Tester d'ottone tenuto in mano dell'ugello spruzzatore di IEC60529 IPX3 IPX4

Introduzione di prodotto

L'ugello spruzzatore del GH IPX3/4 è un dispositivo tenuto in mano della prova per verificare la protezione contro la spruzzatura e la spruzzatura dell'acqua. La pressione di acqua può essere regolato facendo uso della leva di comando di flusso sul dispositivo per dare la portata richiesta. La pressione può essere veduta sul calibro che è posizionato convenientemente dall'ugello. Il modello di spruzzo dell'ugello è fatto alle specifiche dell'IEC 60529. La differenza fra IPX3 e IPX4 è che il deflettore dovrebbe essere rimosso nella prova IPX4. Per fare le coperture in ogni direzione possibile sta spruzzando, questo dispositivo può essere usata con una tavola girante del campione.

Parametri tecnici

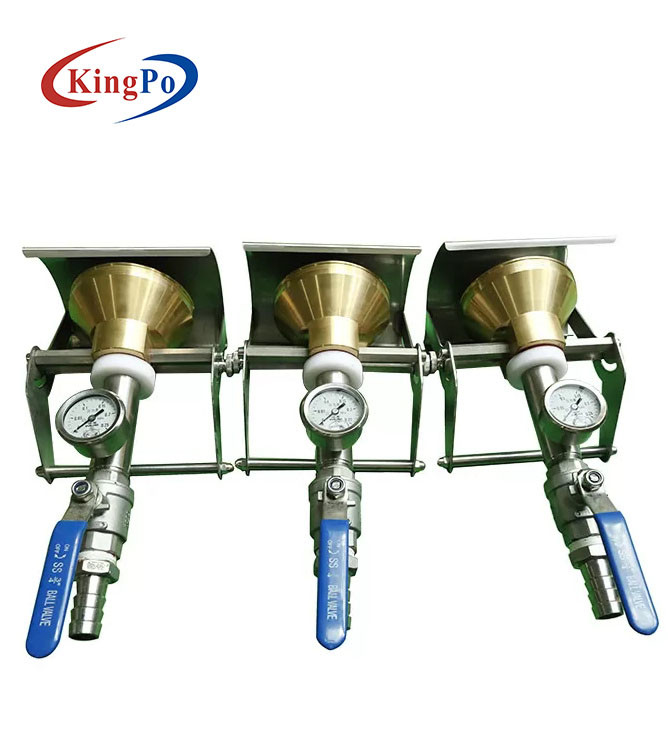

Manometro

Schermo mobile con contrappeso

Valvola a sfera per il regolamento di scorrimento dell'acqua

Connettore del tubo flessibile

Installazione e Commissione

Installi il metro dello scorrimento dell'acqua, il tubo flessibile ed il dispositivo d'innaffiatura come immagine sotto indicata e poi apra la valvola per regolare lo scorrimento dell'acqua per essere (10 ± 5%) l/min e controlli se il manometro mostra la pressione nell'ordine di 50-150KPa. Se lo scorrimento dell'acqua è di meno di 10 litri, quindi una pompa di innesco dovrebbe essere installata, prego si riferisce all'immagine del colpo.

Valutazione impermeabile per la prova di campione IP3: Secondo IEC60529 la figura 5, con la prova della falda.

Prove di campione impermeabili di valutazione IP4: Rimuova prego la falda per fare il campione può essere spruzzato in tutte le direzioni.

Se non non sapere usarlo, prego clicchi qui l'utente HH0803.pdf manuale per ottenere il manuale dell'utente di tue.
