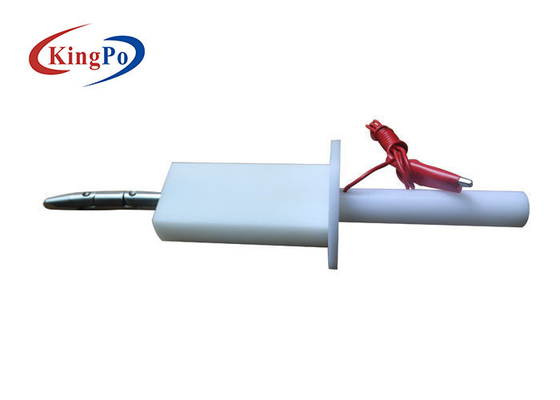

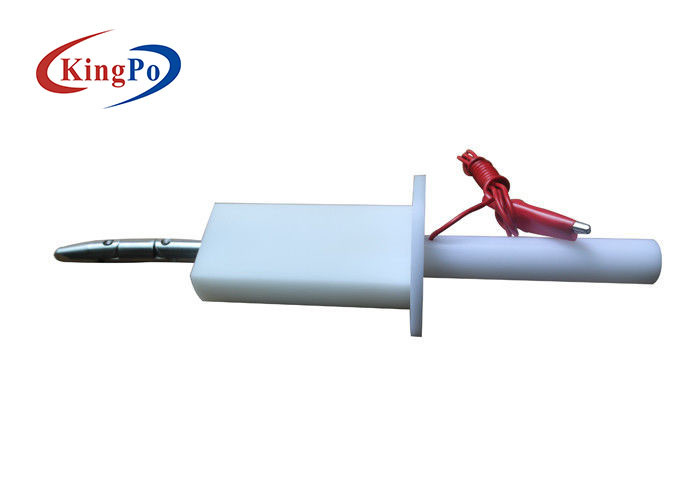

UL1278 figura sonda B della prova di 8,4/IEC60529 IP2X

Norma: Figura 2 di IEC 61032, IEC60950 figura 2A, IEC60884, IEC60335, UL507 e UL1278 figura 8,4.

Descrizione standard:

IEC60529

12,3 condizioni di ricezione

La protezione è soddisfacente se lo spazio adeguato è tenuto fra la sonda di accesso e le parti pericolose.
Per la prova del primo numero caratteristico 1, la sonda di accesso un diametro da 50 millimetri completamente non attraverserà l'apertura.
Per la prova del primo numero caratteristico 2, il dito congiunto della prova può penetrare alla sua lunghezza di 80 millimetri, ma il fronte di arresto ( 50 millimetri di  20 millimetri) non attraverserà l'apertura. A partire dalla posizione diritta, entrambe le articolazioni del dito della prova successivamente saranno piegate con
inclini di fino a 90° riguardo all'asse della sezione contigua del dito e sarà disposto in ogni posizione possibile.
Vedi l'appendice A per ulteriore chiarimento. Attrezzatura di prova di protezione dell'ingresso

15,3 condizioni di ricezione
La protezione è soddisfacente se lo spazio adeguato è tenuto fra la sonda di accesso e le parti pericolose.
Nel caso della prova per la lettera supplementare B, il dito congiunto della prova può penetrare alla sua lunghezza di 80 millimetri, ma il fronte di arresto (∅ 50 millimetri di × 20 millimetri) non attraverserà l'apertura. Attrezzatura di prova di protezione dell'ingresso
A partire dalla posizione diritta, entrambe le articolazioni del dito della prova successivamente saranno piegate con un angolo di fino a 90° riguardo all'asse della sezione contigua del dito e saranno disposte in ogni posizione possibile.
Nel caso delle prove per le lettere supplementari C e D, la sonda di accesso può penetrare al suo integrale, ma il fronte di arresto completamente non penetrerà con l'apertura. Vedi l'appendice A per ulteriore chiarimento. Attrezzatura di prova di protezione dell'ingresso
I termini per la verifica di spazio adeguato sono identici con quelli 12.3.1, 12.3.2 e 12.3.3 arresi.

Applicazione: Questa sonda è intesa per verificare la protezione di base contro accesso alle parti pericolose. Inoltre è usata per verificare la protezione contro accesso con un dito.

Campione: Parti in tensione di recinzione facilmente accessibile o parti meccaniche.

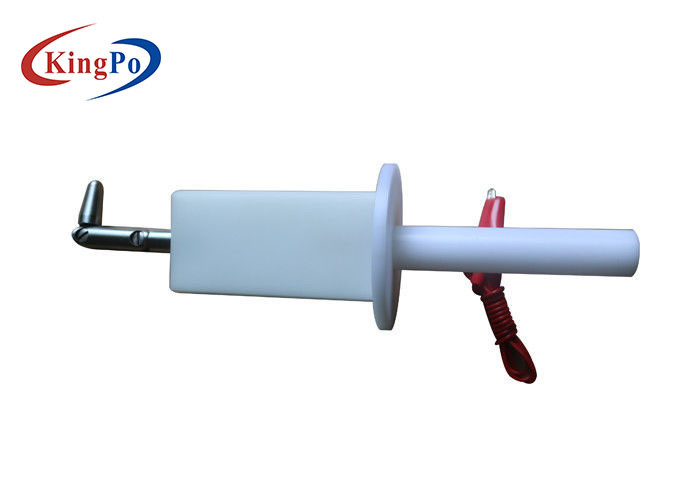

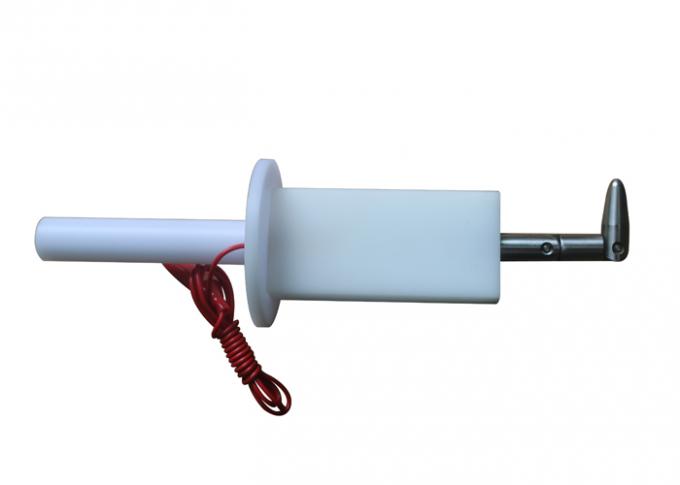

Caratteristica: Questa sonda del dito della prova consiste del dito, del dito, della base e della maniglia isolata che simula le caratteristiche della mano umana. Ha due giunti mobili, che possono essere curvati a 90°. Personalizzabile: può essere usata per il collaudo a scosse anti-elettrico una volta fornita di spine a banana e di connettore pluggable di amphenol all'estremità della maniglia, o usata per la prova della protezione di recinzione quando foro filettato aperto di M6 all'estremità della maniglia (relativa al dinamometro di spinta e di tirata).

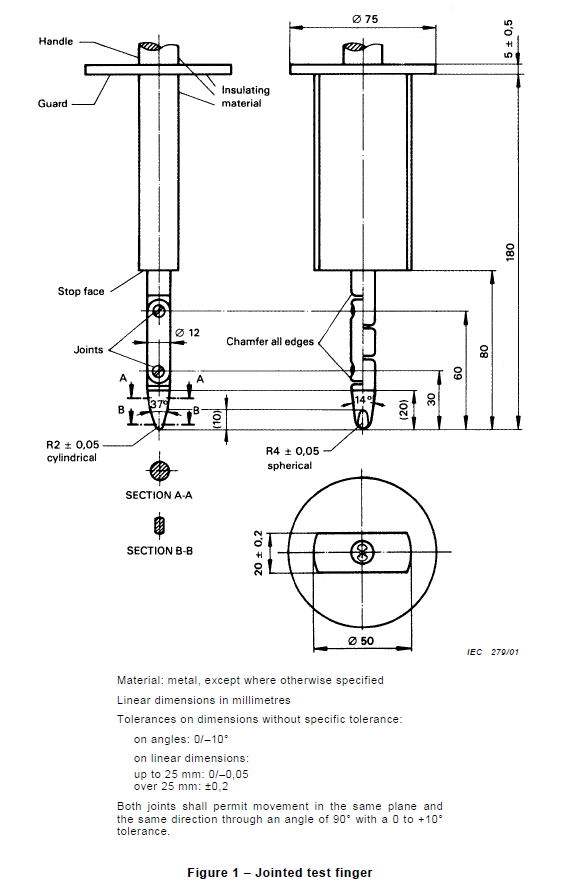

Parametri (millimetro):
