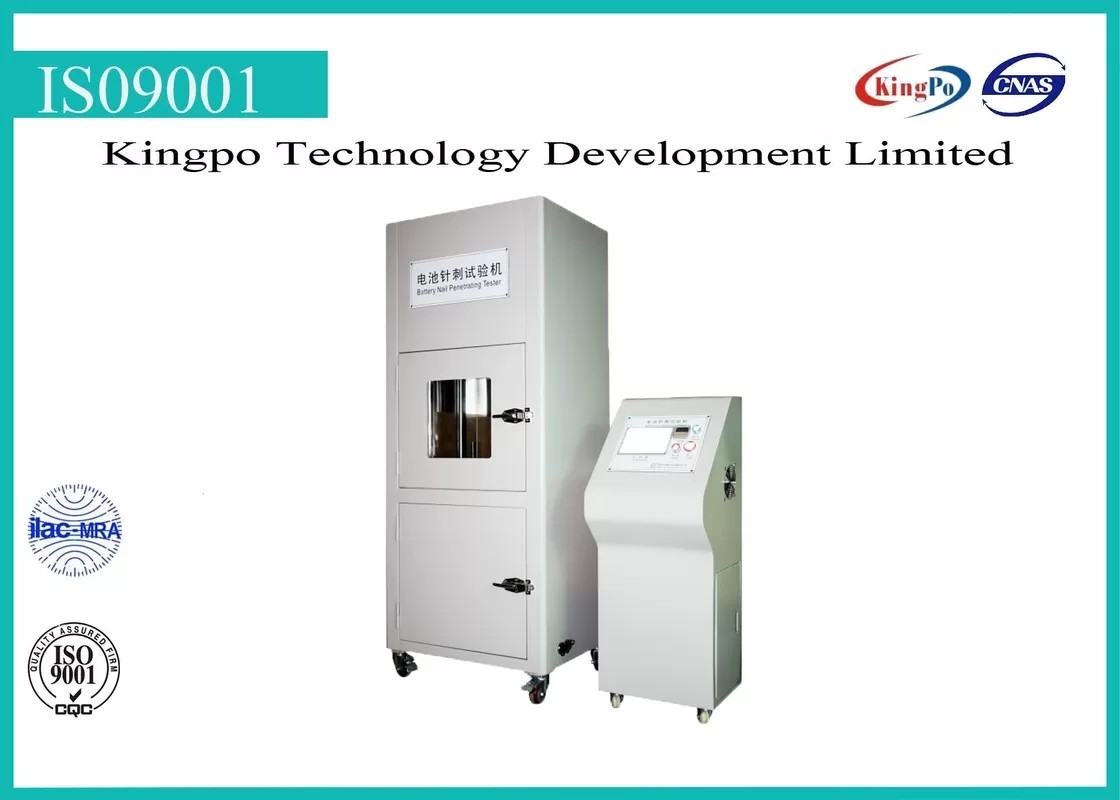

Apparecchiatura di collaudo della batteria al litio di penetrazione del chiodo 300*320*320mm

Tipo di prodotto: KP-6055-B

Descrizione di prodotto:

Lo shortcircuiter a distanza con a corrente forte è progettato per le norme delle prove differenziate di cortocircuito di bettery, che soddisfanno le richieste del piano «863» dell'UL QC/T 743-2006 dell'en UN38.3 di IEC di GB economizzatore d'energia ed i nuovi veicoli di energia proiettano--Specifica- del test di performance della batteria della trazione del litio di EV

tion, ecc. Faccia la resistenza interna ≤100mΩ per ottenere la corrente massima di cortocircuito.

Descrizione di progettazione:

Lo shortcircuiter a distanza con a corrente forte è progettato per le norme del bettery differenziato, che richiedono la resistenza interna ≤100mΩ di ottenere il cortocircuito massimo corrente e di potere sopportare stroke.therefore a corrente forte, noi sceglie il contattore elettromagnetico industriale di CC, il terminale di rame e la guida interna dell'incisione su rame. Efficiente

dissipazione di calore, shortcircuiter sicuro, riducendo perdita di dispositivo della prova ed assicurare esattezza dei dati.

Norma di raduno: livello del GB, dell'IEC, dell'en, di UN38.3, di UL1642/UL 2054, di QC/T 742-2006, di QC/T 743-2006, ecc. Osservilo dopo che la prova ha finito più successivamente 6h con la temperatura di enclosure≦170℃.Battery esterno qualificato senza integrazione o crepa.

Caratteristica di prodotto:

1. Contattore a corrente forte di DV:

1,1 stia alla larga dalla tensione di funzionamento di CC di sconnessione e del collegamento a 660V.

1,2 tensione di lavoro Rated 1000A.

1,3 struttura globale planare. Il sistema elettromagnetico ed il sistema principale dell'arco-extingushing del contatto sono riparati sul telaio con rotazione angolare valvola tipa. La bobina elettromagnetica del duplex e del sistema attira la bobina;

1,4 il contatto principale consiste del rame rosso. Resistenza di contatto del contattore basso e reazione rapida.

1,5 movimento affidabile e sicuro del contattore, tempo di impiego lungo e manutenzione conveniente.

2. Telecomando

2,1 controllo della radio sopra interurbana.

2,2 l'operazione affidabile e stabile, ha la funzione del interock e della auto-serratura, la forte caratteristica dell'antidisturbo e tempo di impiego lungo.

3. Voltometro

3,1 misura di tensione: 0-100V, assicurano l'accuratezza

3,2 esposizione di accuratezza: Rdg ±1digit di F.S ±0.2%

3,3 modo di azione: integrale doppio

4. Amperometro

4,1 misura corrente:: 0-500A e 0-1000A

4,2 esposizione di accuratezza: Rdg ±1digit di F.S ±0.2%

4,3 modo di azione: integrale doppio

5. Configurazione di base

L'intero insieme dello strumento della prova si compone del contattore di cortocircuito, del telecomando, del volmeter, dell'amperometro, ecc. a corrente forte.

sito di 6.T est

Effettui la prova in laboratorio separato ed aprire la finestra di visualizzazione per registrare la tensione nell'ambito del cortocircuito e dei dati correnti.

Specificazione di prodotto

Nuova norma internazionale di raduno

1. Cortocircuito esterno alla temperatura normale.

Completamente tassa il bettery secondo i metodi di prova specificati. Mettalo alla temperatura della batteria 20℃±5.When raggiunge 20℃±5, posto per 30mins, quindi collegano l'opposto ed il palo negativo con cavo ed assicurare tutta la resistenza esterna è variazioni 80mΩ±20mΩ.Monitor di temperatura di bettery. Finisca la prova quando una di queste due circostanze emerge:

) un calo 20% di temperatura del picco

collegamento 24h di b)

Batteria qualificata senza incendio ed esplosione. Di meno che 150℃

Nota: Il coefficiente di temperatura di resistività del cavo dovrebbe essere più di meno del ¹ del ℃¯ del ³ 5x10¯, quale il cavo della costantana.

2. Cortocircuito esterno ad alta temperatura

Completamente tassa il bettery secondo i metodi di prova specificati. Mettalo alla temperatura della batteria 55℃±5.When raggiunge 55℃±5, posto per 30mins, quindi collegano l'opposto ed il palo negativo con cavo ed assicurare tutta la resistenza esterna è variazioni 80mΩ±20mΩ.Monitor di temperatura di bettery. Finisca la prova quando una di queste due circostanze emerge:

) un calo 20% di temperatura del picco

collegamento 24h di b)

Batteria qualificata senza incendio ed esplosione. Di meno che 150℃

3. Funzione di cortocircuito nell'ambito di protezione di cortocircuito

Comportamento un ciclo di prova 500 nell'ordine con il campione

) il palo opposto e negativo in terminale del gruppo e di uscita del cortocircuito in circuito di protezione.

la b) lo dispone per 1min dopo gli impianti del dispositivo di protezione.

La resistenza esterna totale è 80mΩ±20mΩ in cortocircuito.

Il dispositivo dovrebbe funzionare in ogni ciclo.
