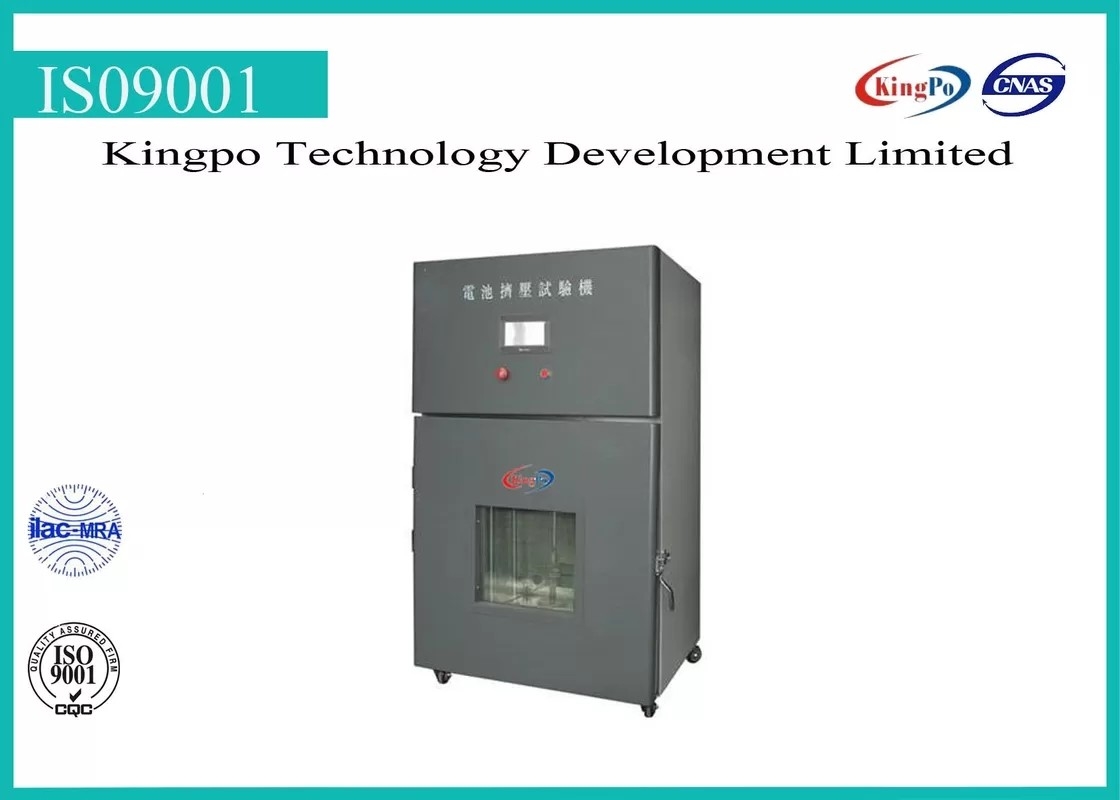

il tester della batteria ricaricabile di 380V 50Hz schiaccia gli spazi 300 * 300 * 300mm

Descrizione

Questo dispositivo è una nuova camera di prova combinata con la camera di prova della temperatura e la camera di prova di schiacciamento. Questo dispositivo è progettazione e l'accordo fabbricato alle norme internazionali UN38.3, IEC62133, IEC60086-4 ecc., può simulare un ambiente di test della temperatura, può anche controllare per individuare il risultato dei test nell'ambito di questo ambiente. È una buona scelta per la batteria, condensatori, prodotti elettronici simula l'attrezzatura di prova.

Costruzione

Sistema della forza di schiacciamento

Dispositivo di limite di viaggio

Sistema di acquisizione di tensione

Sistema del controllo della temperatura

Specifiche

Forza di schiacciamento: 1-19.6KN (g=9.81N/kg)

Velocità di schiacciamento: 1-20mm/s

Errore di velocità: ±1%

Spazio di schiacciamento: 300 * 300 * 300mm

Superficie di schiacciamento: diametro 150mm

Forza di schiacciamento: 1-19.6KN (g=9.81N/kg)

Errore della forza: ±1%

Errore di spostamento: ±0.5%

Azionamento: idraulico (olio L-HM46)

Motore: servomotore

Temperatura della prova: 0-100 centigrado

Onda di temperatura: ±0.5 centigrado

Aumento di temperatura: 3 ℃/min

Raffreddamento di temperatura: 1 ℃/min

Gamma di misura di tensione: 0-50V

Risoluzione di tensione: 1mV

Frequenza di acquisizione di tensione: 110Hz massimo

Tempo della prova: 0-99hour

Emissione dei dati: RS232

Lingua: En & Ch semplificato

Alimentazione elettrica: 380V 50Hz, 1.5KW

Spina: 5 perni rotondi tappano

caratteristiche

Limite di viaggio, caduta di tensione che individua funzione;

Il risultato dei test può visualizzazione e memorizzato o stampa in computer;

Pannello interno di acciaio inossidabile di spessore di 1.5mm;

Pannello d'acciaio di spessore esterno di 1.0mm;

Protegga dalle esplosioni;

Manuale di operazione scrivere nella lingua inglese

Procedura di operazione

Installazione

Suggerisca di installare questa attrezzatura su una terra o su una piattaforma piana e stabile, in un ambiente della temperatura ambiente con l'alimentazione elettrica di 380V 50Hz e tenga 1000mm a partire dall'altre attrezzatura e parete come sotto.

Operationsteps

1) colleghi la camera di prova ed il computer, accende il potere (camera di prova 380V 50Hz, computer 220V 50Hz)

2) software funzionato di acquisizione del software e di tensione di controllo di schiacciamento

3) software di controllo di schiacciamento

Ci sono 5 bottoni sulla linea superiore:

Mettendo cavo a:

Forza-Elong – visualizzare la curva di spostamento e della forza

Tempo forza – visualizzare la curva della forza

Tempo Eong – visualizzare la curva di allungamento

Procedimento di stampa – visualizzare procedimento di stampa

TestResult – visualizzare, risparmi e risultato dei test della stampa

Schiacci l'azione della prova e la velocità può regolare dalla destra

4) software di acquisizione

Faccia doppio clic sul software, sistema di acquisizione di tensione del lancio

L'opzione dell'archivio conduce a:

Nuovo… – creare il nuovo archivio della prova

Aperti aperti esistono archivio della prova

Regolazione – regolazione di parametri della prova

Esportazione – dati di prova dell'esportazione

Smesso – software dell'uscita

L'opzione di controllo conduce a:

La tensione calibra… - calibratura del software

Inizi – il lavoro di inizio di acquisizione di tensione

Fermi – il lavoro di arresto di acquisizione di tensione

A seguito di 9 bottoni corrispondenti:

1 – nuovo…

2 – aperto

3 – esportazione

4 – cancellazione

5 – regolazione

6 – tensione calibrare…

7 – inizio

8 – fermata

9 – smesso

Ed opzione di lingua (inglese o cinese)

Se creiamo il nuovo archivio della prova,

Possiamo fissare i parametri della prova come richiesto, la frequenza di acquisizione, il modo stabiliti di arresto, inizianti il modo ecc.

Poi pulsante e.

Di nuovo alla pagina principale.

5) sistema del controllo della temperatura

La temperatura deve essere controllata sullo schermo attivabile al tatto.

Può modificare e controllare la temperatura nel controllo dell'interfaccia sullo schermo attivabile al tatto. Valore e risparmi richiesti introdotti. La camera funzionerà automaticamente.

Attenzione

1) Questa attrezzatura dovrebbe essere disposta su terra o sulla piattaforma livellata, in un ambiente della temperatura ambiente 25±10℃, umidità 50±30%RH.

2) Tenga questa attrezzatura a partire dal calore o dalla fonte di corrosione.

3) Chiuda due ruote a chiave anteriori quando attrezzatura nella posizione.

4) Per la sicurezza, la prova di comportamento con la porta di osservazione aperta è vietata. E se non necessario, non osservi la prova davanti alla finestra di visualizzazione.

5) Pulito: prima e dopo ogni prova pulire la camera fuori ed interno con il panno di cotone pulito per tenere lo strumento ordinato.

6) Inossidabile: Controlli il tempo lo strumento che le parti attive stanno funzionando correttamente, che mettono il burro sulla barretta della correzione dopo ogni prova per tenerla per funzionare senza difficoltà. Spruzzi l'olio antiruggine sul piatto della glassa e sulla struttura d'acciaio per rinforzare l'arrugginimento.

7) Giri spento: giro spento dopo la prova; suggerisca forza su una volta al mese se non sarà usato a lungo.

8) Se la batteria su fuoco o su fumo, esaurisce prego il gas all'aperto in tempo.
