Norma: IEC 60884-1 2013 clausole 28.1.2 e figura 40

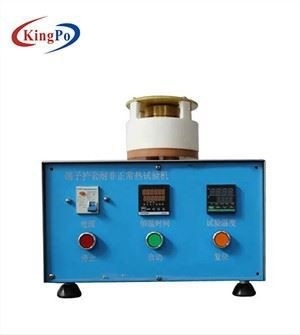

Applicazione: Questo dispositivo è uso per verificare la resistenza al calore anormale di isolamento delle maniche dei perni della spina
Campione: Maniche d'isolamento dei perni della spina
Caratteristica: In accordo con i requisiti standard, resistenza difficile a calore e fuoco delle maniche d'isolamento dei perni della spina
Parametri:
| Oggetto |
Parametri |
| Parte dell'isolamento |
5 millimetri di spessore, giro e piano, uguale del diametro due volte alla dimensione ammissibile massima del fronte di impegno del campione |
| Parte B di metallo (dispositivo) |
l'ottone, lunghezza almeno 20 millimetri, fornisce i dispositivi tappa secondo la norma pertinente |
| Distanza fra la parte dell'isolamento e la parte di metallo |
3±0.2mm, assicurano la convezione dell'aria intorno al perno |
| Distanza fra la termocoppia e la parte B di metallo |
7±0.5mm |
| Foro per il perno della spina nella parte B di metallo |
0,1 millimetri più grandi delle dimensioni massime dei perni |
Descrizione standard
28.1.2 l'esemplare di una spina con i perni forniti delle maniche d'isolamento è provato per mezzo dell'apparecchiatura della prova secondo le indicazioni di figura 40.
Questa apparecchiatura della prova consiste di un piatto d'isolamento A e di una parte B di metallo: fra queste due parti uno spazio aereo di 3 millimetri sarà fornito e questa distanza sarà ottenuta con i mezzi che non alterano la circolazione di aria intorno ai perni.
La superficie anteriore del piatto d'isolamento A sarà due volte rotonda e piana ed avrà un uguale del diametro alla dimensione ammissibile massima del fronte di impegno del arreso la spina
capitolato d'appalto pertinente.
Lo spessore di questo piatto d'isolamento sarà di 5 millimetri.
La parte B di metallo sarà di ottone ed avrà, su almeno 20 millimetri, la stessa forma del profilo massimo della spina secondo il capitolato d'appalto pertinente.
Il resto di questa parte di metallo sarà così a forma di che l'accessorio nell'ambito della prova è riscaldato attraverso dalla conduzione e la trasmissione del calore all'accessorio nell'ambito della prova tramite convezione o radiazione è ridotta ad un minimo.
Una termocoppia sarà inserita ad una distanza di 7 millimetri dalla superficie anteriore della parte di metallo in una posizione simmetrica, secondo le indicazioni di figura 40.
Le dimensioni dei fori per i perni nella parte B di metallo saranno 0,1 millimetro più grandi delle dimensioni massime dei perni arresi il capitolato d'appalto pertinente e le distanze fra i perni saranno le stesse di quelli arresi il capitolato d'appalto pertinente; la profondità dei fori sarà sufficiente.
La NOTA 1 la parte B di metallo può essere fatta pezzi di due o più componenti, per gli scopi di pulizia del foro.
Gli esemplari sono inseriti nell'apparecchiatura della prova, disposta nella posizione orizzontale più sfavorevole, quando l'apparecchiatura della prova ha raggiunto una temperatura costante, misurata per mezzo della termocoppia, di (un °C di 120 ± 5) per gli accessori che hanno una corrente nominale di 2,5 A e (un °C di 180 ± 5) per gli accessori che hanno una valutazione più a corrente forte.
La temperatura è mantenuta ai valori pertinenti per 3 H.
Gli esemplari poi sono eliminati dall'apparecchiatura della prova e sono permessi raffreddarsi alla temperatura ambiente, a cui sono mantenuti per almeno 4 H.
Le maniche d'isolamento dei perni degli esemplari poi sono sottoposte ad una prova di urto conformemente alla clausola 30 ma sono fatte alla temperatura ambiente e conforme ad ispezione visiva.
La NOTA 2 durante l'ispezione visiva, nessun crepe sulle maniche d'isolamento dovrebbe essere visibile con la visione normale o corretta senza ingrandimento supplementare e le dimensioni delle maniche d'isolamento non dovrebbero cambiare in modo da alterare la protezione contro il contatto accidentale.
