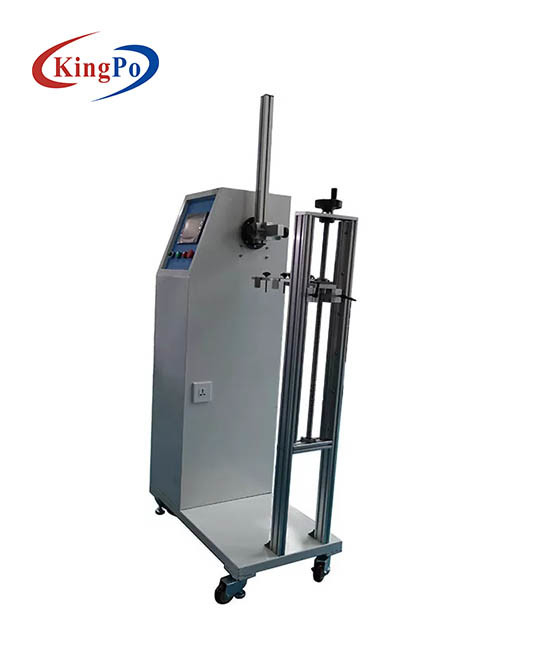

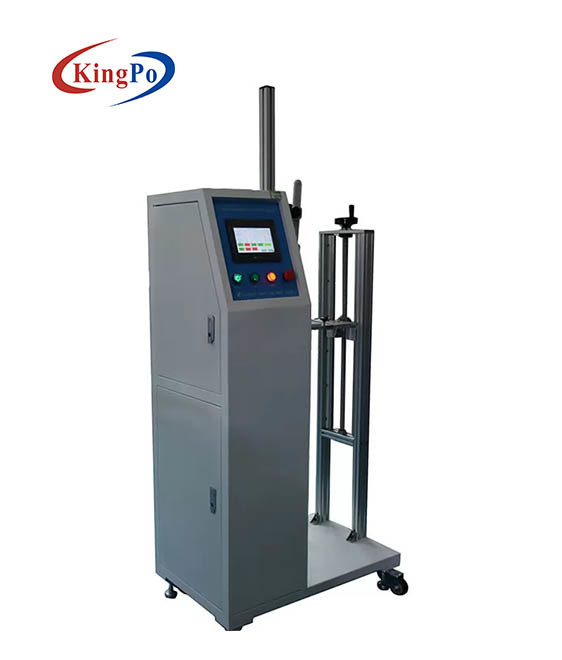

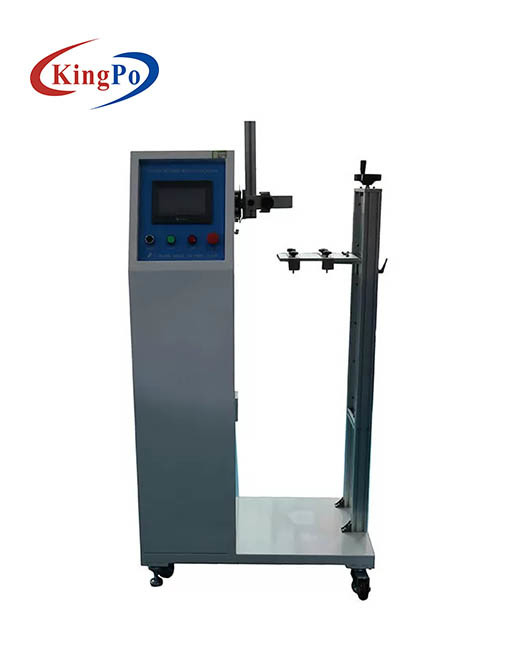

Informazioni di prodotto
Il dispositivo è utilizzato per individuare il dispositivo di regolazione e conferma IEC60598-1 alla clausola 4.14.3.
Il dispositivo di regolazione, fornito del cavo o del cavo appropriato sarà azionato conformemente alla tavola seguente. Un ciclo di funzionamento è un movimento da un estremo della gamma all'altro e di nuovo alla posizione di partenza. La velocità di spostamento non indurrà il dispositivo a riscaldare sensibilmente e non supererà 600 cicli all'ora. Per i dispositivi di regolazione che consistono di un tubo flessibile, la gamma di adeguamento per questa prova è normalmente 135° in entrambe le direzioni dal verticale. Tuttavia, dove questo adeguamento non può essere raggiunto senza usando la forza irragionevole, il tubo flessibile è piegato soltanto alle posizioni dove rimarrà da sè.
Parametri tecnici
| Nome dell'oggetto |
Parametri |
| Angolo |
Positivo e negative0-365°, preregolamento del touch screen |
| Frequenza delle prove |
1~10rpm, può essere prestabilito |
| Conteggio del dispositivo |
Numero a sei bit di preregolamento di memoria 0~999999 |
| Altezza del centro di rotazione |
1200mm |
| Il raggio della rotazione massimo del pendolo |
R500mm |
| Colpo massimo di allungamento dell'azione |
0-650mm |
| Alimentazione elettrica |
220V 50/60HZ |
| Regolatore |
Controllo programmabile dello SpA |
| Motore di azionamento |
Motore passo a passo |
| Operazione |
Controllo intelligente del touch screen (a 7 pollici) |
| Stazione di prova |
Posto fisso |
| Norma |
IEC60598.1 clausola 4.14.3 |
Procedure di operazione
Lavoro della preparazione:
Access all'alimentazione elettrica 220V/50HZ, gira il accendere [di POTERE] e l'indicatore luminoso [di ARRESTO] sopra, indica il potere raggiunto. Controlli il bottone [E-STOP] rimbalzato oppure no. Installi il carico del campione, installi il cavo di alimentazione ed inserisca il cavo di alimentazione l'incavo del carico secondo la stazione.
Regolazione di parametri:
I seguenti parametri dovrebbero essere fissati secondo le norme pertinenti prima di iniziare la prova.
[Tempi della prova]: Fissi i tempi della prova.
[Manualmente velocità]: Fornisca l'angolo della parte girevole al secondo, ha suggerito 10°-20°/s, la posizione di partenza non può essere controllato bene se la velocità è manualmente troppo veloce.
[Parte girevole cronometra/minimo]: Fissi la velocità della parte girevole secondo il requisito della prova. Il valore più grande, la velocità della parte girevole più velocemente e vice versa.
[Angolo della parte girevole]: Fissi l'angolo della parte girevole (valore completo di angolo) secondo il requisito della prova.
0 conferme di posizione del °
[Interfaccia di conferma 0°Position], in stampa [giri manualmente in senso orario] o [giri manualmente in senso antiorario] fare il puntatore della parte girevole del manipolatore per posizionare di 0° in quadrante (o in qualsiasi posizione), quindi stampa [conferma di posizione di partenza]. Elimini il valore di [posizione attuale] e la posizione di partenza (0°) è confermata.
La stampa [giri manualmente in senso orario] o [giri manualmente in senso antiorario] ancora, rende dirige la posizione di partenza sinistra, controlla se il valore dell'esposizione nelle partite [di posizione attuale] il valore sul quadrante, dopo quello, stampa [dirigersi], il manipolatore di nuovo alla posizione di partenza, il valore dell'esposizione [posizione attuale] in indicato in come 0. Posizione di partenza confermata.
La posizione 0° può essere fissata arbitrariamente in tutta la posizione del quadrante 360°base sul requisito. Fissando metodo stesso come sopra.
