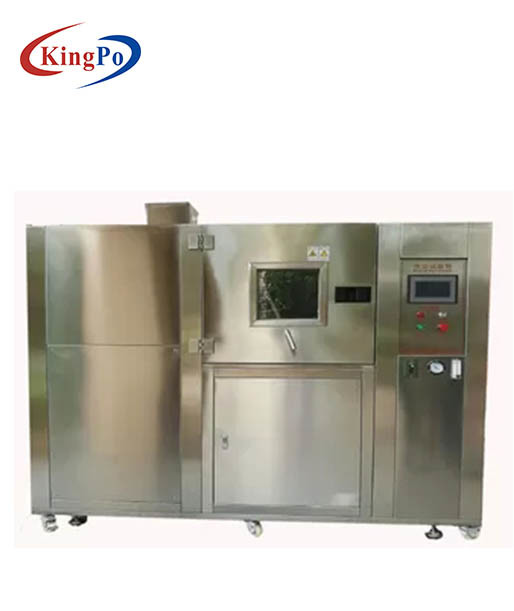

Sistema di controllo ambientale del touch screen dello SpA delle camere di prova 15KW


Scopo

Polvere (< 150="">

Norma

MIL-STD-810G.

Principi di progettazione

La sua struttura è un imbuto, un foro di raccolta per polvere sul fondo, sul lato destro di questo foro è fornita di un'entrata di aspirazione del fan di circolazione della turbina. Invii la polvere pompata nel fondo della camera interna e poi a sinistra laterale e vada verso l'alto; soffi la polvere nella camera di prova dalla parte di sinistra; la polvere dovrebbe essere soffiata rightwards in una direzione orizzontale e poi cominciare la circolazione

Materiale

1. Materiale: Piatto di acciaio inossidabile SUS304

3. Porta della camera con una grande finestra di osservazione

4. Progettazione unica della condotta, assicurare la concentrazione di flusso laminare di flusso laminare

5. Struttura di base: Scatola di pretrattamento, camera di prova, porto di vuoto, contenitore di polvere, dispositivo di circolazione della polvere, sistema di vuoto, carro armato della polvere, valvola di ammissione, sistema di riscaldamento, pala di riflusso, carosello del campione, schermo, metro di concentrazione ecc.

Parametri tecnici

1, modello: KP-DCJB1000

2, dimensione dello studio (millimetro): 1000X1000X1000mm (× del × D di W H)

3, dimensionano (millimetro): 3700X1600X2100mm (× del × D di W H)

7, polvere: diametro <150>

8, dentro la camera, la concentrazione in polvere nella conduttura sono ± 7G del ³ m./di 10.6G

9, velocità del flusso d'aria: ± 1,5 di 8.9m/s (regolabile)

10, composizione nella polvere: CaCO3, MgCO 3, MgO, TiO 2: 5%

Ossido di ferro (Fe 2 O 3): 10±5%

Ossido di alluminio (Al 2 O 3): 20±10%

Diossido di silicio (SiO 2): percentuale rimanente (50 - 80%)

11, temperatura: ° 23-80C

12, il tasso di mutamento di temperatura: ° del ≥ 3C

13, funzione: polvere di salto, sabbia di salto, caduta della polvere (operazione ad alta temperatura)

14, requisiti ambientali: un ± 3. di 22 ℃.

15, alimentazione elettrica: 380V 3Phase, potere: 15KW 50HZ

Sistema di controllo

1. Sistema di controllo intelligente del touch screen e dello SpA

2. Sensore della prova PT100

3. Metro di concentrazione in polvere e nella sabbia

4. Anemometro (tenuto in mano) per regolare la velocità del vento prima delle prove.

5. Protezione a temperatura eccessiva dello strumento

6. Protezione di perdita di fase di potere

7. Interruttore di perdita

8. Potere: AC380V 50Hz

9. Porta: porta di vetro temperata

10. Pulsometro 60-600L/H

11. Valvola di regolazione, ugello, regolatore di pressione

12. Regolatore: Adotti il regolatore programmabile (questo regolatore ha molti generi arbitrariamente di fissazione delle funzioni di controllo come sotto)

a. adjustableb di salto di tempo della polvere (fermata, colpo) h/m/s. Tempo di ciclo: regolabile

c. Tempo della prova di difetto: 0s ~ 999h99m99s regolabile

d. Potere sopra: di accensione fuori
