Scopo
Procedura della sabbia (≤ 850um del diametro della sabbia del ≤ 150um). Questa prova è eseguita per contribuire a valutare la capacità di materiale di resistere agli effetti di polvere che possono ostruire le aperture, penetrare nelle crepe, nelle crepe, nei cuscinetti e nei giunti e di valutare l'efficacia dei filtri
Norme di riferimento
MIL-STD-810G.
Principi di progettazione
La sua struttura è un imbuto, un foro di raccolta per polvere sul fondo, sul lato destro di questo foro è fornita di un'entrata di aspirazione del fan di circolazione della turbina. Invii la polvere pompata nel fondo della camera interna e poi a sinistra laterale e vada verso l'alto; soffi la polvere nella camera di prova dalla parte di sinistra; la polvere dovrebbe essere soffiata rightwards in una direzione orizzontale e poi cominciare la circolazione.
Parametri di modello e tecnici

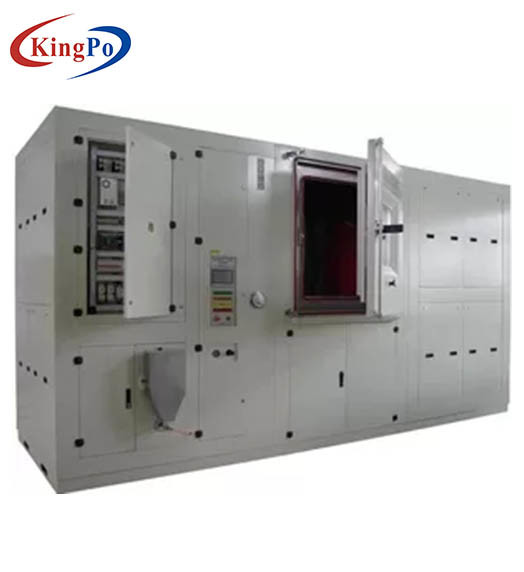

1, modello: KP-SCJB1000
2, dimensione dello studio (millimetro): 1000 * 1000 * 1000 (altezza del × di larghezza del × di profondità)
3, dimensione della sezione della condotta: × 1000 1000mm (× di W H)
4, dimensionano (millimetro): 7000X5000X2500 (altezza del × di larghezza del × di profondità)
5, struttura: tipo orizzontale
6, velocità del vento 0,1 ~ 30m/s; gamma regolabile
7, concentrazione di salto nella sabbia: 1.1g/m3 ± 0.25/m3 ~ 100g/m3 ± 0,5 /m3; 100g/m3 /d (contenendo il sensore di concentrazione in polvere e nella sabbia)
composizione in 8, nella sabbia e nella polvere: Se ci sono non altre chiare disposizioni, grande sabbia con la sabbia del quarzo (composizione nella silice più di 95% in a peso).
9, diametro della sabbia: ≤ 850um del diametro della sabbia del ≤ 150um;
10, sistema di raccolta: il sistema può raccogliere automaticamente la sabbia di caduta ed entra nella scatola per continuare il ciclo.
11, guarnizione della scatola: nessuna perdita della polvere durante il funzionamento, potete proteggere bene l'ambiente circostante da inquinamento.
La società è individuata in:
12, materiale: acciaio inossidabile 304
La società è individuata in:
13, porta della scatola: unico ala completamente aperta (× 1300 1300mm), con la doppie guarnizione della gomma di silicone e serrature di porta.
14, finestra di osservazione (400 × 600mm) con un riscaldamento del film protettivo.
15, sistema automatico di pulizia di vuoto.
16, sistema di simulazione di velocità del vento: Ventilatore centrifugo ad alta potenza per produrre forte vento e per regolare automaticamente la velocità del vento tramite l'invertitore.
17, tavola girante (diametro 800mm) ad una rotazione in senso antiorario di 1 giri/mn, fornire alcune scanalature sull'esemplare da riparare. Asse del motore della tavola rotante sigillata dal giunto circolare.
18, collettori (a forma di imbuto) nella parte inferiore dello spazio della prova.
19, il compressore d'aria tramite la valvola pneumatica sulla macchina per controllare la purificazione dell'aria e del commutatore.
20,50 chilogrammi della sabbia per l'operazione normale per 5 anni
21, peso dell'attrezzatura: circa 3000Kg
22, funzioni di controllo della scatola: temperatura Celsius, umidità relativa, velocità del vento m./s, densità g/m3 della sabbia
23, descrizione di configurazione
24, sistema di controllo del PC include: Lenovo 1 Taiwan (configurazione del mercato della corrente principale) e porta seriale RS232
25, funzioni di controllo del PC includono:
Controllo feedback automatico: adeguamento automatico del controllo feedback di velocità del vento.
Protezione di sicurezza
1, dispositivo di protezione al suolo sicuro ed affidabile;
2, tensione di alimentazione elettrica, perdita e mancanza di protezione di fase;
3, protezione a temperatura eccessiva dello studio indipendente;
4, protezione di sovraccarico del compressore;
5, cortocircuito del radiatore/protezione di sovraccarico;
6, protezione di sovraccarico del motore del ventilatore di scarico;
7, quando il sistema individua un dispositivo di protezione sono attivati, automaticamente spegnerà ed allarmerà.
Stati di operazione
1, sito: il livello del suolo, ben ventilato. Nessuna forte vibrazione intorno al dispositivo, campo elettromagnetico non forte. Nessun sostanze e polvere infiammabili, esplosive, corrosive intorno all'attrezzatura. Portata al suolo: non di meno che 800kg/㎡. Intorno all'attrezzatura riservata all'operazione di circa 1500mm ed allo spazio di manutenzione.
2, luogo di lavoro: temperatura: 5 ℃ ~ ℃ 35; umidità relativa: ≤ 85%; pressione: 86kPa ~ 106kPa;
3, stati dell'alimentazione elettrica: potere dell'installazione: 125kW, fornito di attrezzatura indipendente dell'interruttore dell'aria; tensione di rifornimento: Un ± 10%/50Hz/3ph + N + G di 380 V; messa a terra della resistenza a massa: ≤ 4Ω.
4, acqua di raffreddamento di circolazione: pressione 2 ~ 4bar, ℃ del ≤ 30 di temperatura, ³/H. del ≥ 10m di flusso.
5, aria compressa: pressione 6 ~ 8bar, il ℃ del punto di rugiada ≤-10, il ³/H. del ≥ 40m di portata.
