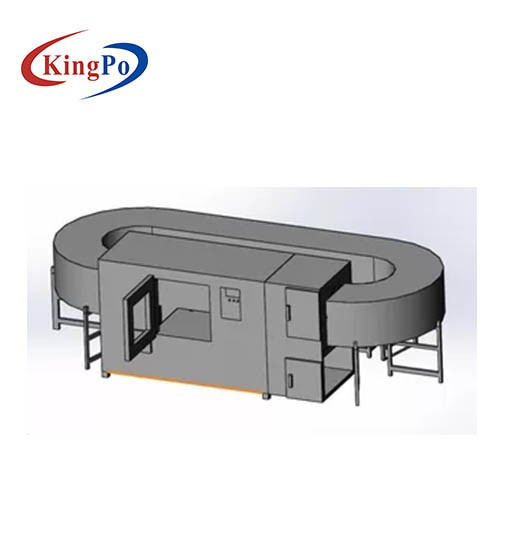

Camere di prova ambientali di HH54P 220V per resistenza della polvere della sabbia

Parametri di modello e tecnici

Modello: KP-SC6K1000-CS

Dimensione dello studio (millimetro): 1000 * 1000 * 1000 (altezza del × di larghezza del × di profondità)

Dimensioni esterne (millimetro): 3000X7000X2200 (altezza di larghezza X di profondità X)

Struttura e materiale

Principi di progettazione

una progettazione affusolata dell'imbuto, il fondo è porto della raccolta di polvere, al porto della raccolta di polvere (giusto) per installare il porto ad alta pressione di aspirazione del ventilatore elicoidale della turbina, la polvere cadrà dall'apertura di riempimento della polvere al ventilatore ad alta pressione dall'aria compressa, la polvere è soffiata nella scatola interna da alta velocità del vento e nel vento che il passato dei colpi è distribuito indietro dalla presa d'aria per iniziare il ciclo ripetutamente. Scatola di stoccaggio della polvere con il riscaldamento e la funzione di secchezza.

Materiale

1. Materiale interno: acciaio inossidabile sus304

2. Materiale esterno: acciaio inossidabile

3. Porta della camera con una grande finestra di osservazione

4. Progettazione unica della condotta, assicurare la concentrazione di flusso laminare

5. Struttura di base: contenitore disalto di polvere, camera, porto della raccolta di polvere, contenitore di polvere, presa d'aria di circolazione, sistema di vuoto, serbatoio della polvere, valvola di ammissione, sistema di riscaldamento, pala di riflusso, carosello del campione, schermo protettivo, metro di concentrazione di nuovo a polvere ed altre componenti.

Parametri tecnici

1. Sabbia fine: >150um

2. Sabbia grezza: <890um

3. Dentro la scatola ed il tubo, la concentrazione in polvere è ± 1 del ³ m./di 10G

4. Velocità del flusso d'aria: ± 1,5 di 18m/s (regolabile)

5. Dosaggio della polvere del quarzo: 6kg/³ di m. (sabbia del quarzo di 70%, gesso di 15%, caolino di 15%) una larghezza di 6. condotte: 800MM

Sistema di controllo

1. Sistema di controllo intelligente del touch screen e dello SpA (marca di Teelong)

2. Sensore della prova PT100

3. Metro di concentrazione in polvere e nella sabbia

4. Anemometro (tenuto in mano) per regolare la velocità del vento prima delle prove.

5. Protezione a temperatura eccessiva dello strumento

6. Protezione di perdita di fase di potere

7. Interruttore di perdita

8. Potere: AC380 V 50Hz

9. Porta: porta di vetro temperata

10. Pulsometro 60-600L/H

11. Valvola regolante la pressione, ugello, regolatore di pressione

Regolatore: Adotti il regolatore programmabile (questo regolatore ha molti generi arbitrariamente di fissazione delle funzioni di controllo come sotto)

a. tempo di salto della polvere (fermata, colpo) h/m./s regolabile

b. Tempo di ciclo: regolabile

c. Tempo della prova di difetto: 0s ~ 999h99m99s regolabile

d. Potere sopra: di accensione fuori

Dimensione della maglia metallica: diametro nominale di 50um, interlinea fra 75um e termine nominale 150um

Essiccatore: ventilatore centrifugo di plastica

Nota: La camera può rispettare la norma di ISO20653-6K, pricipalmente usata per gli elettrodomestici, gli apparecchi elettrici di bassa tensione, automobilistici, requisiti della prova del livello della protezione delle coperture delle parti del motociclo. (con talco 5KG)

Rappresentazioni di riferimento

Struttura interna

Sistema della polvere nel lato posteriore

Struttura interna

Accendendosi e sistemi di prova e collegamenti in tensione di vuoto

Porto e piattaforma girevole del colpo della polvere
