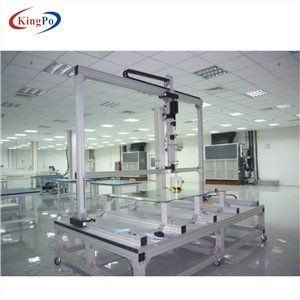

I moduli fotovoltaici grandinano la norma dell'attrezzatura IEC61215 del tester di impatto

I moduli fotovoltaici IEC61215 grandinano la camera di prova ambientale della macchina di prova di urto

Descrizione

Norme applicabili della grandine di urto della macchina componente di prova: IEC61215, IEC61646, requisiti standard UL1703

Scopo: verifichi l'abilità componente di resistenza all'urto della grandine, faccia artificialmente l'hockey è usato per la simulazione della grandine e con la componente di impatto della velocità costante, simulano l'impatto di clima della grandine sulle componenti.

Caratteristiche tecniche:

1, il lanciatore

, Alimentazione elettrica, aria compressa

B, pressione: 6 ~ 8 barre

C, hockey su ghiaccio: singolo caricamento manuale

D, la lunghezza del barilotto: circa 940 millimetri

La E, il barilotto può essere sostituita

2, dispositivo di posizionamento mobile

, Distanza del movimento dell'ascissa: 2100 millimetri

B, distanza mobile dell'asse y: 1000 millimetri

C, una precisione di posizionamento di 1 millimetro o più di meno

D, la superficie di impatto di 2000 x 1000 millimetri

E, guida di scorrimento: ferrovia di guida importata alta qualità

F, determinante modo: servomotore importato + ruota sincrona

J, modo di controllo di posizionamento: Posizionamento automatico di controllo del PC

3, sistema di misurazione di velocità ed il principio

A, con la determinazione di hockey su ghiaccio tramite il sensore di misurazione della velocità infrarossa, andante a prendere l'infrarosso era tempo di interruzione t allo stesso tempo, secondo V = S/t calcola la velocità di volo

B, strumento di misura di velocità con il sensore di velocità infrarosso di alta precisione

La C, precisione infrarossa del sensore di velocità è +/- 5%

D, andante a prendere la gamma di velocità 0 ~ 40 m/s

E, velocità del hockey su ghiaccio: 23,0 m/s +/- 5%; 27,2 m/s +/- 5%; un più di 30,7 m/s o meno 5%

4, modi della preparazione dell'hockey e muffa

A, sarà riempito di acqua dopo la muffa del hockey su ghiaccio nel congelatore di frigorifero, dopo essere stato acqua ghiacciata che si raffredda, muffa separata per rimuovere il hockey su ghiaccio, ha disposto il appoggio freddo dei carri armati di Yu Bingqiu.

La B, muore deformazione non facile di espansione del materiale speciale

C, diametro del lume 25 millimetri < 1="">

D, esattamente sei hockey su ghiaccio; Con due insiemi della muffa del hockey su ghiaccio

La E, la tecnologia della trasformazione della cavità di muffa adotta la macchina a controllo numerico di CNC di alta precisione

F, hockey su ghiaccio, un diametro da 25 millimetri < 5="">

G, hockey su ghiaccio, peso 7,53 g < 5="">

H, frigorifero - ℃ 10
